变量柱塞泵VZ 50 63 80 100 130 A A-RC CH CH-RC CJ CJ-RC D D-RC SA SAJS 1 2 3 4 R H J A B P X

1、变量柱塞泵VZ高密度介质排出，因采用了支撑斜盘，实现了小型轻量化、高压化，从而提高了单位重量的输出功率。
2、变量柱塞泵VZ系列低工作噪音，在提高斜盘构造刚性的同时，采用最新测量分析技术设计的机架，使运转噪音大大降低。
3、变量柱塞泵VZ系列高效率，采用球阀板和适宜的油压平衡，扩展了运转条件且产生高效率。
4、变量柱塞泵VZ系列常效运转，由于采用了优良的耐磨性阀板，强化了抗污染特性。
变量柱塞泵VZ系列有如下型号：VZ50A1RX-10,VZ50A2RX-10,VZ50A3RX-10,VZ50A4RX-10,VZ50A4RX-10RC,VZ50C11RHX-10,VZ50C12RHX-10,VZ50C13RHX-10,VZ50C14RHX-10,VZ50C22RHX-10,VZ50C23RHX-10,VZ50C24RHX-10,VZ50C33RHX-10,VZ50C34RHX-10,VZ50C44RHX-10,VZ63A1RX-10,VZ63A2RX-10,VZ63A3RX-10,VZ63A4RX-10,VZ63A4RX-10RC,VZ63C11RHX-10,VZ63C12RHX-10,VZ63C13RHX-10,VZ63C14RHX-10,VZ63C22RHX-10,VZ63C23RHX-10,VZ63C24RHX-10,VZ63C33RHX-10,VZ63C34RHX-10,VZ80A1RX-10,VZ80A2RX-10,VZ80A3RX-10,VZ80A4RX-10,VZ80A4RX-10R,VZ80C11RHX-10,VZ80C12RHX-10,VZ80C13RHX-10,VZ80C14RHX-10,VZ80C22RHX-10,VZ80C23RHX-10,VZ80C24RHX-10,VZ80C33RHX-10,VZ80C34RHX-10,VZ80C44RHX-10,VZ100A1RX-10,VZ100A2RX-10,VZ100A3RX-10,VZ100A4RX-10,VZ100A4RX-10RC,VZ100C11RHX-10,VZ100C12RHX-10,VZ100C13RHX-10,VZ100C14RHX-10,VZ100C22RHX-10,VZ100C23RHX-10,VZ100C24RHX-10,VZ100C33RHX-10,VZ100C34RHX-10,VZ100C44RHX-10,VZ130A1RX-10,VZ130A2RX-10,VZ130A3RX-10,VZ130A4RX-10,VZ130A4RX-10RC,VZ130C11RHX-10,VZ130C12RHX-10,VZ130C13RHX-10,VZ50C130RHX-10,VZ130C22RHX-10,VZ130C23RHX-10,VZ130C24RHX-10,VZ130C33RHX-10,VZ130C34RHX-10,VZ130C44RHX-10。

变量柱塞泵VZ型号说明(压力补偿控制)

VZ	***	A	*	R	X	-10	**
系列号	排量cm³/rev	控制方法1	压力调节范围Mpa	旋转方向	油管配管方向	设计号	控制方法111
VZ系列柱塞泵	50:50.2 63:63.0 80:79.6 100:104.6 130:135.9	A:压力补偿控制 C:组合控制	1:1.5∼7 2:1.5∼14 3:3.5∼21 4:3.5∼28★1	(从轴端看) R:顺时针方向 (右转)	X:侧面口	10	无标记:不带远程控制系统 RC:带远程控制系统 ★2

备注：1.控制方法1仅适用于A时使用。 ★1.压力调节范围3.5∼28Mpa的第四种样式只能用于VZ50,63,80,100。★2.带远程控制的压力调节范围只有第4种样式(但第3种样式用于VZ130)。

变量柱塞泵VZ型号说明(组合控制)

VZ	***	C	*	*	R	*	*	X	-10
系列号	排量cm³/rev	控制方法1	低压调节范围Mpa	高压调节范围Mpa	旋转方向	控制方法11	电磁阀的电压标记	油管配管方向	设计号
VZ系列柱塞泵	50:50.2 63:63.0 80:79.6 100:104.6 130:135.9	A:压力补偿控制 C:组合控制	1:1.5∼7 2:1.5∼14 3:3.5∼21 4:3.5∼28★1	1:1.5∼7 2:1.5∼14 3:3.5∼21 4:3.5∼28★1	(从轴端看) R:顺时针方向 (右转)	H:自调压式 J:电磁阀式	A： AC100V(50/60Hz) AC110V(60Hz) B： AC200V(50/60Hz) AC220V(60Hz) P：DC24V	X:侧面口	10

变量柱塞泵VZ规格表

型号	理论排量 cm³/rev	工作压力Mpa		允许转速min¹	流量调节范围 1800min¹ℓ/min	重量(控制方法A) Kg
型号	理论排量 cm³/rev	最高	额定	允许转速min¹	流量调节范围 1800min¹ℓ/min	重量(控制方法A) Kg
VZ50	50.2	28	25	500∼1800	0∼90	40
VZ63	63.0	28	25	500∼1800	0∼113	47
VZ80	79.6	28	25	500∼1800	0∼143	55
VZ100	104.6	28	25	500∼1800	0∼188	75
VZ130	135.9	21	17.5	500∼1800	0∼244	105

外形图片:

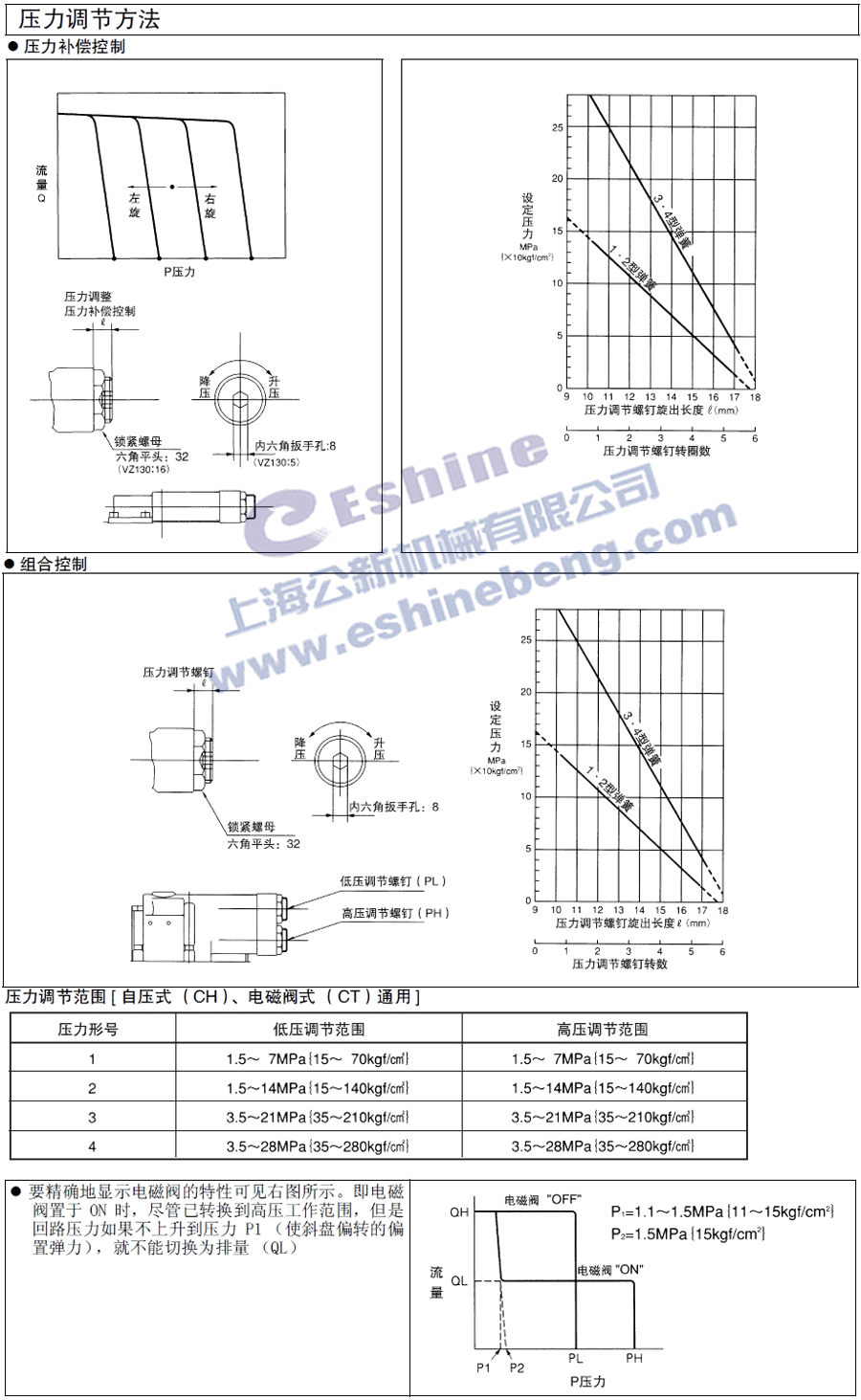

变量柱塞泵VZ压力调节方法

变量柱塞泵VZ系列压力调节方法下载

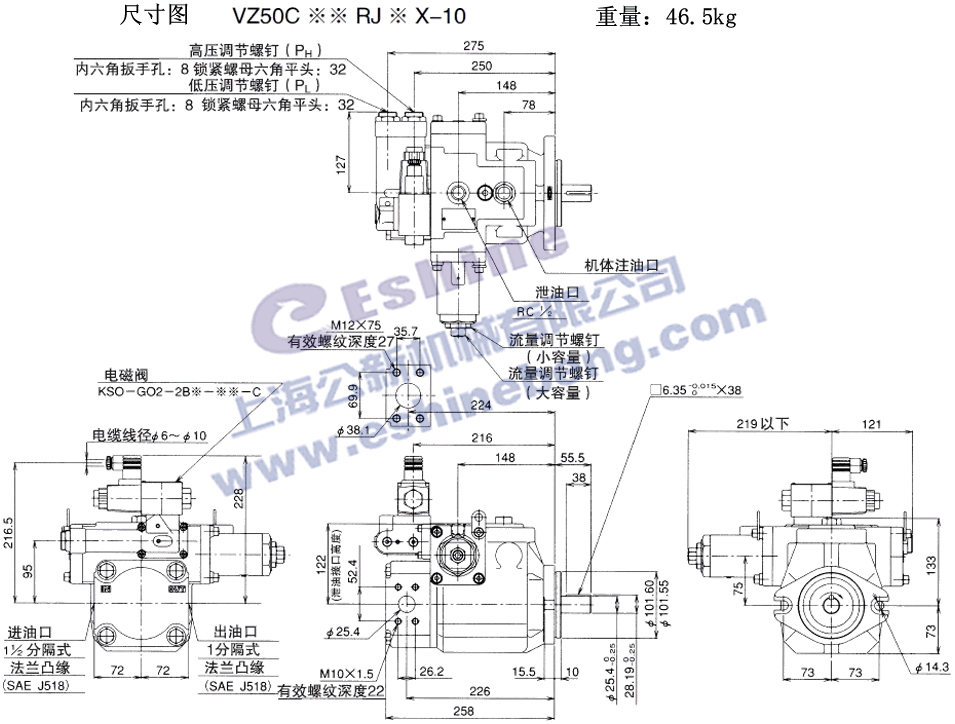

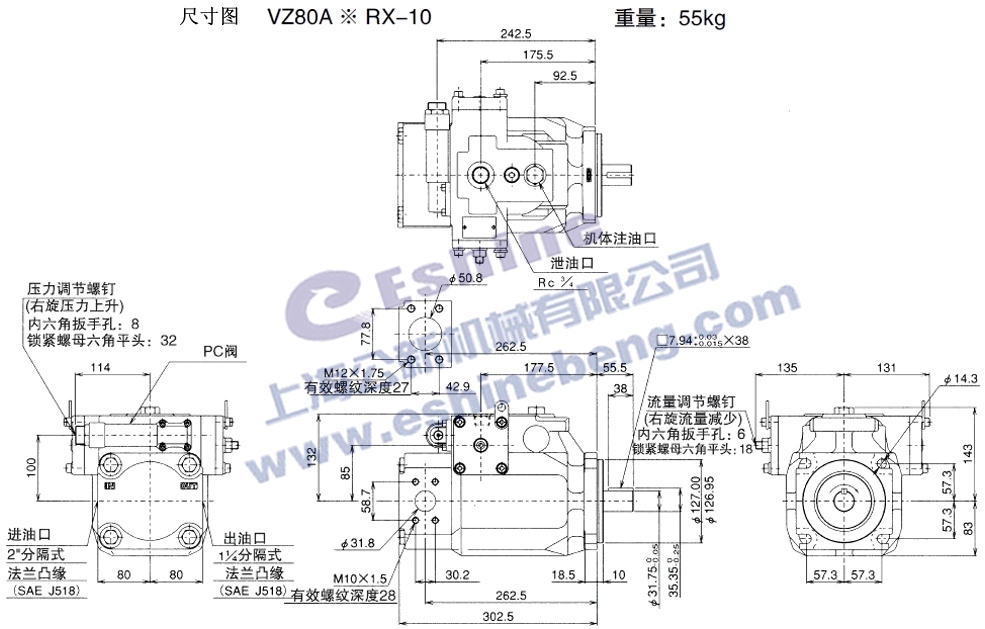

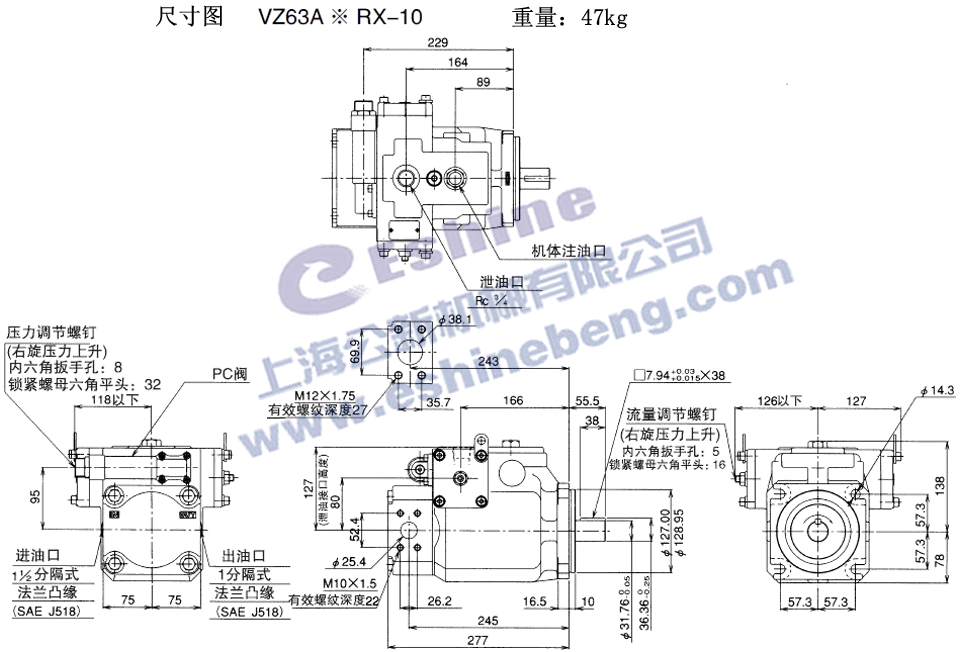

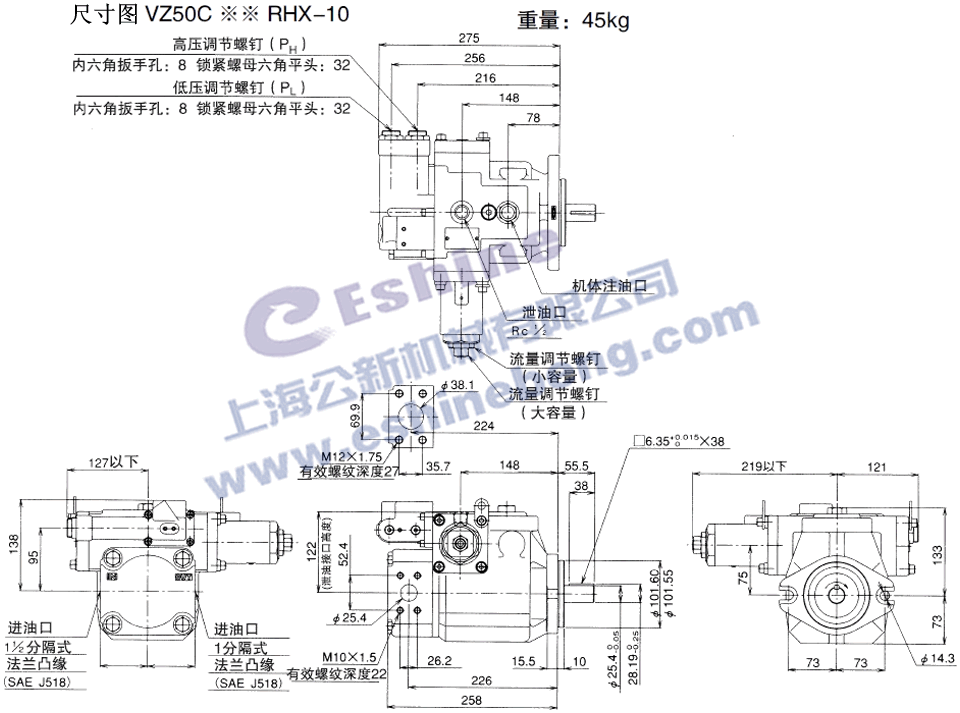

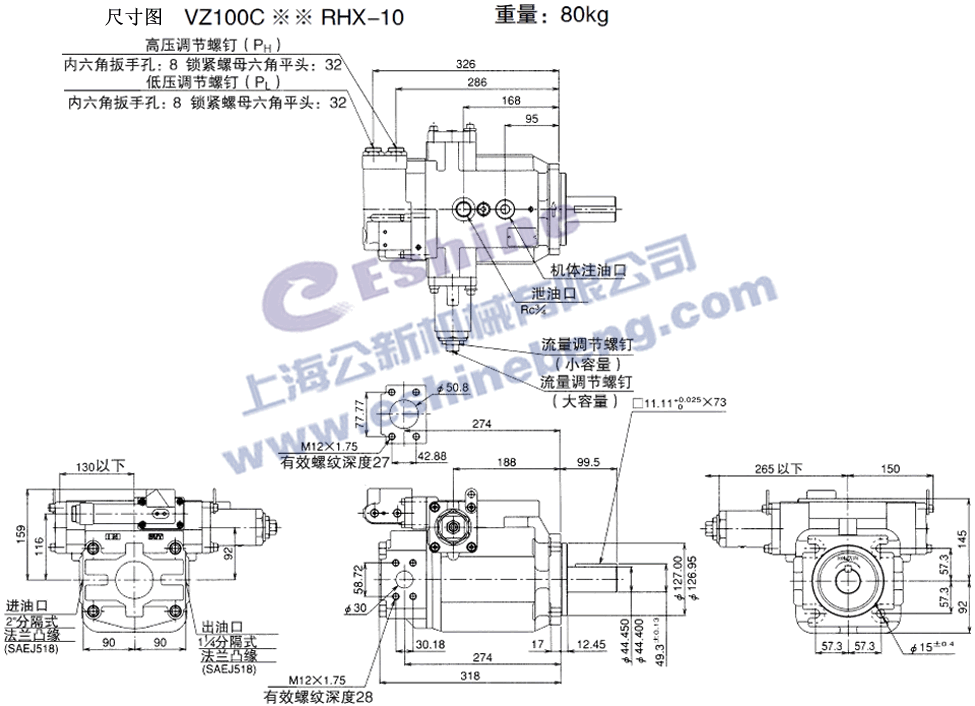

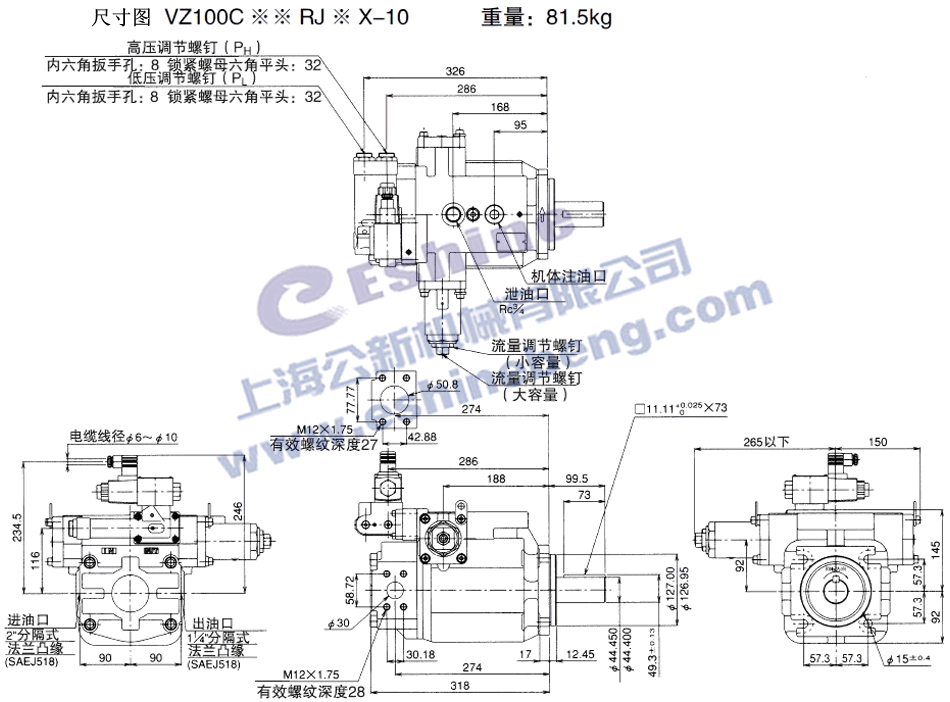

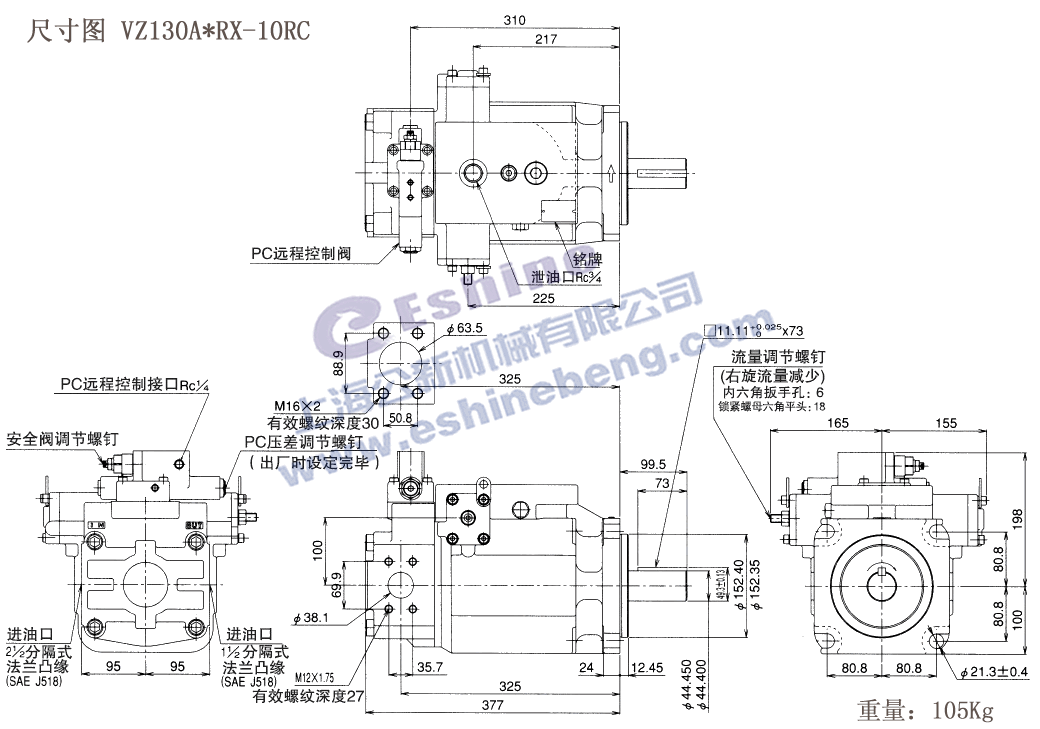

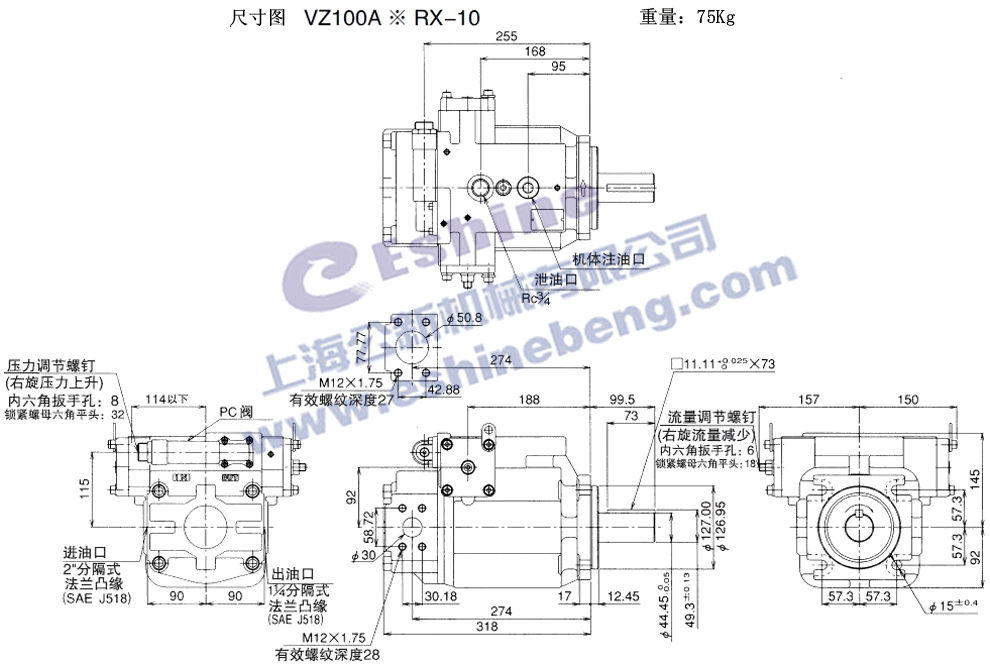

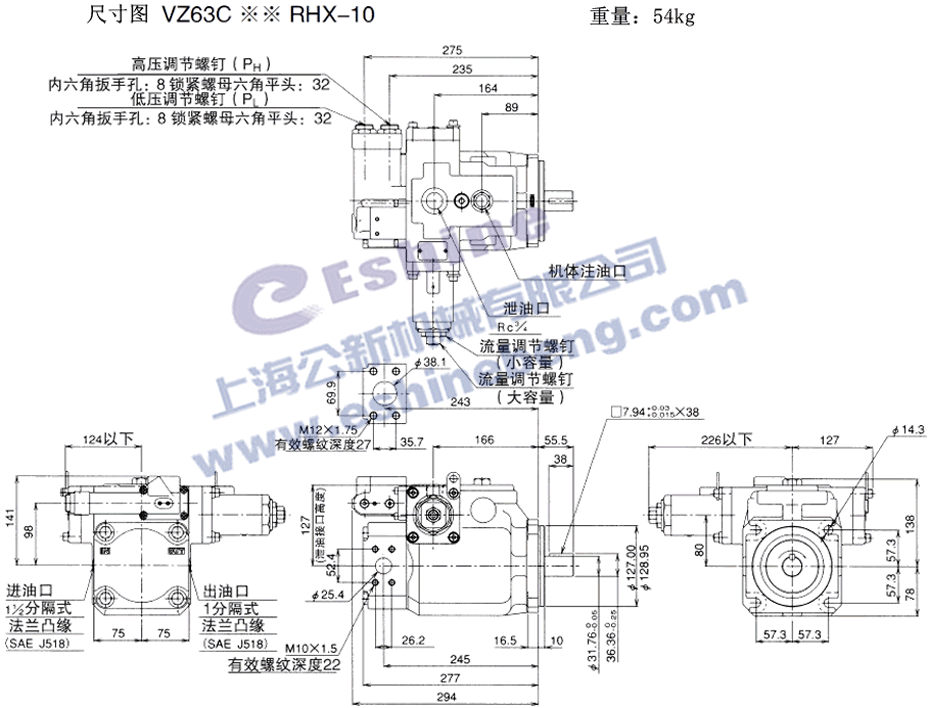

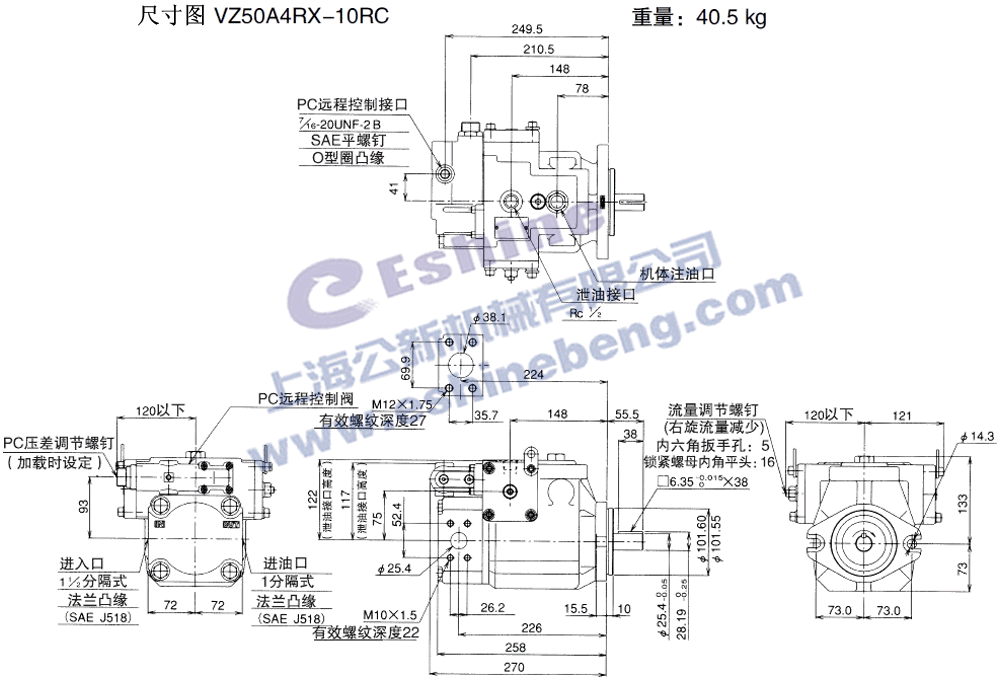

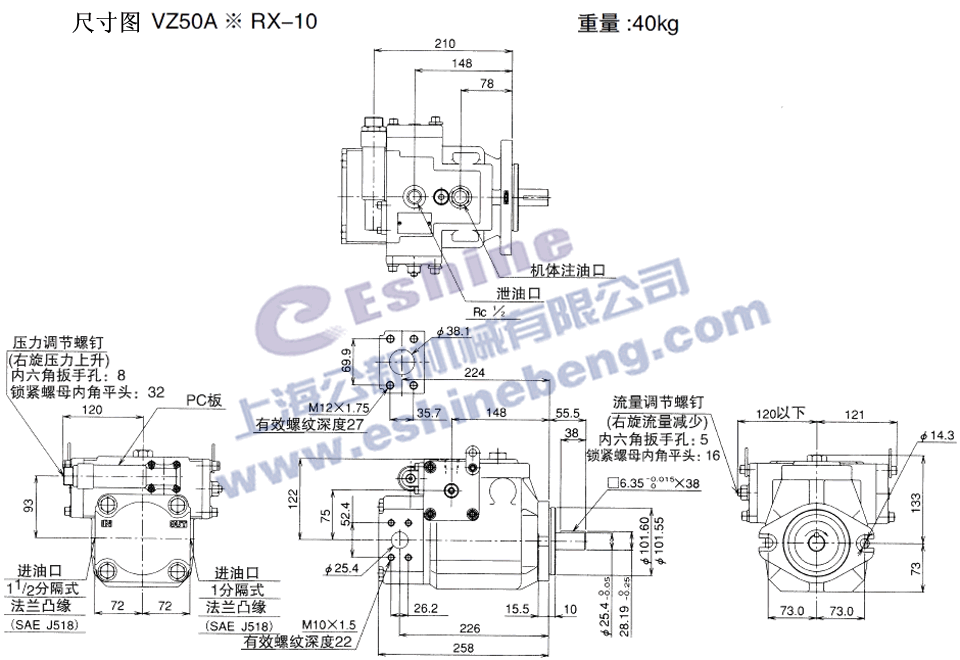

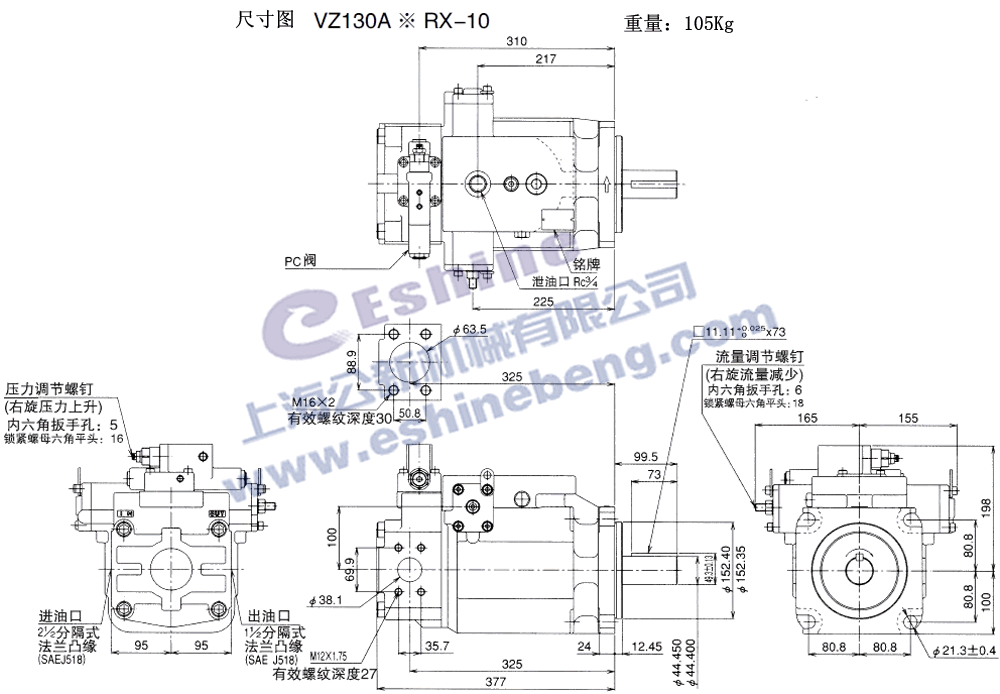

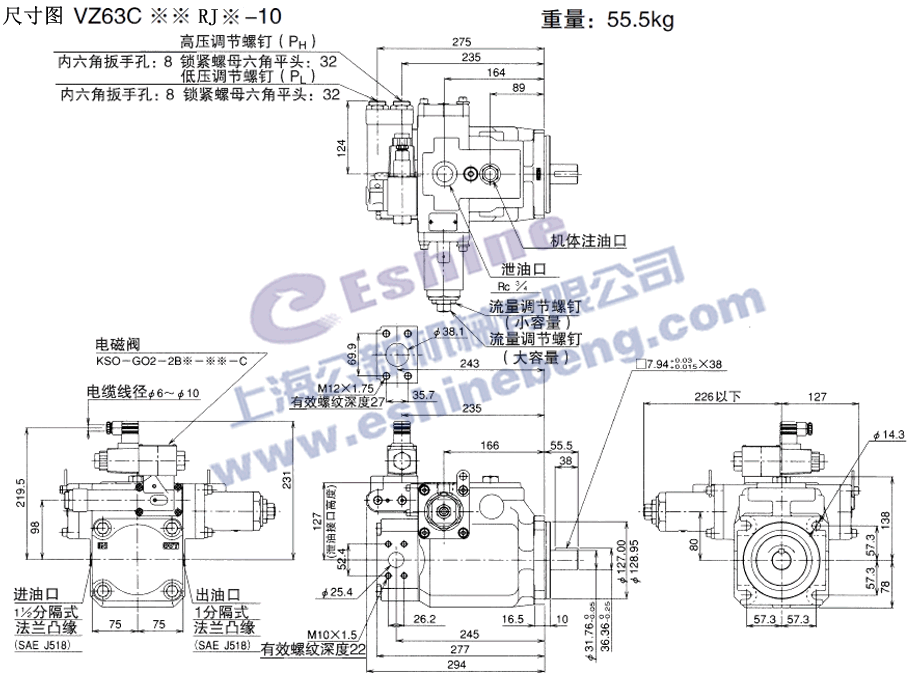

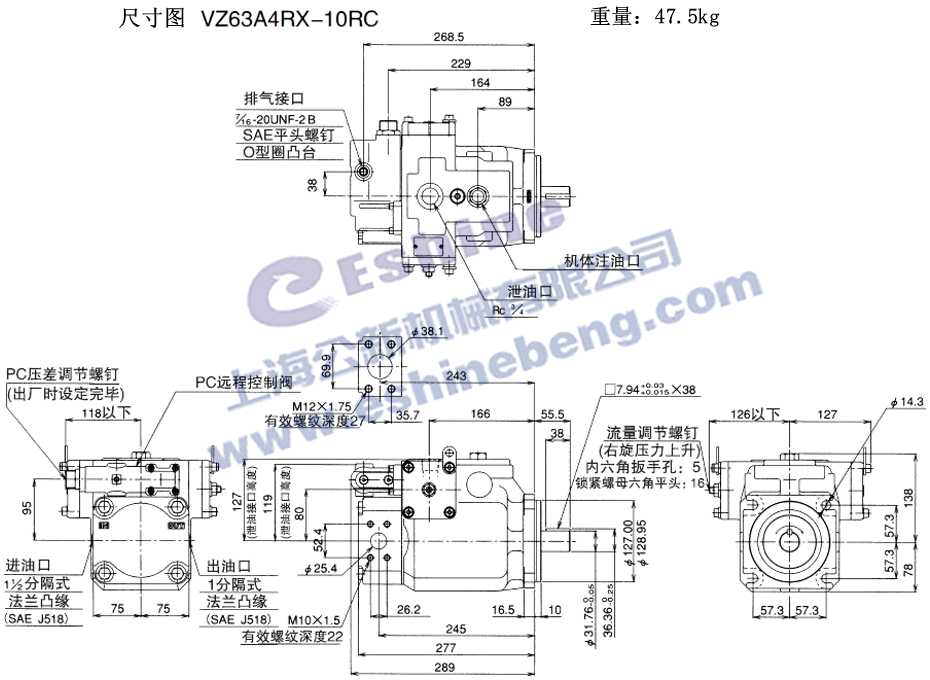

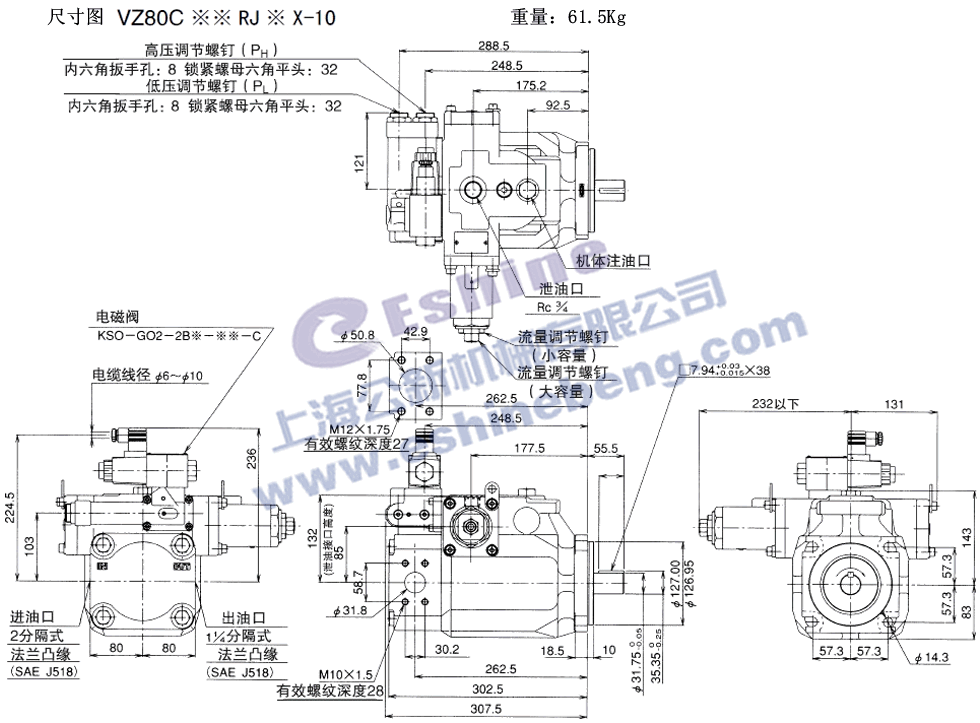

变量柱塞泵VZ系列外形尺寸图

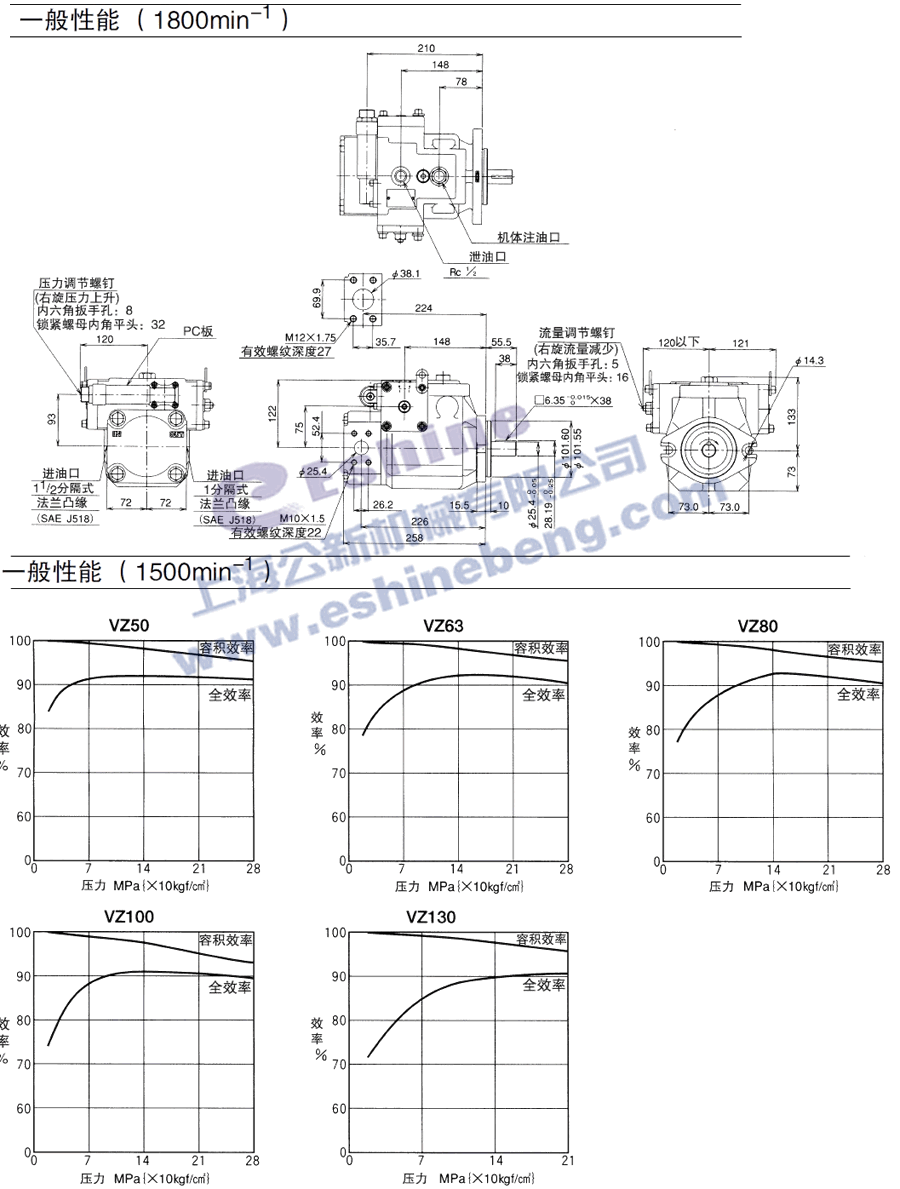

变量柱塞泵VZ性能曲线

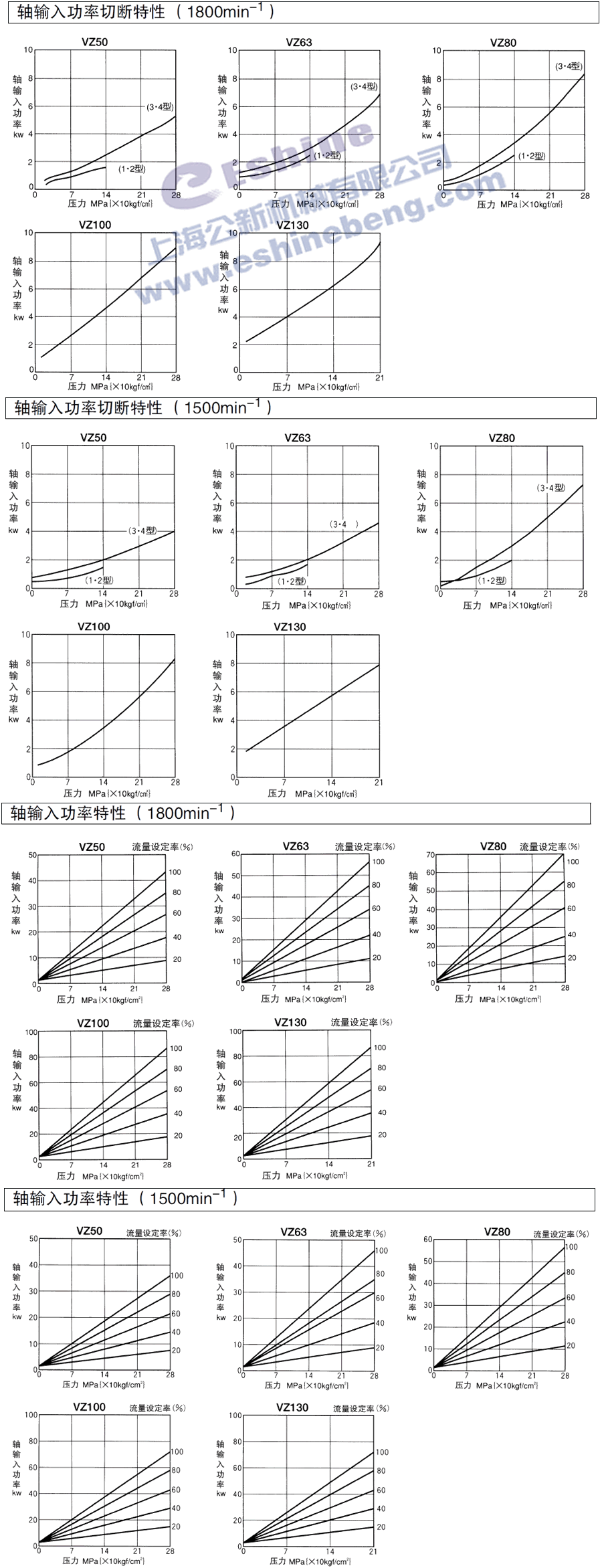

变量柱塞泵VZ一般性能下载变量柱塞泵VZ轴输入功率切断特性下载

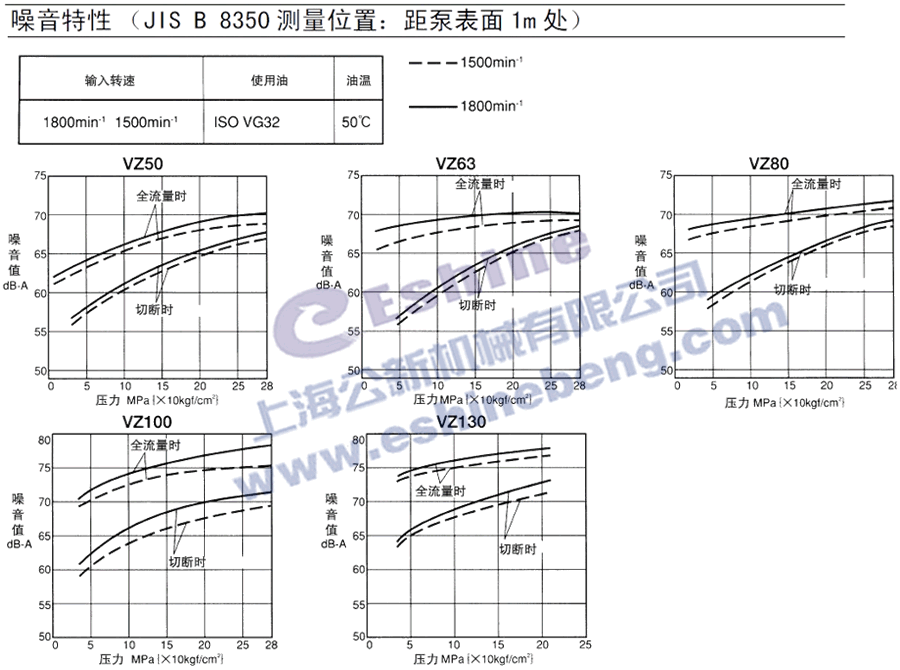

变量柱塞泵VZ泄油量特性下载变量柱塞泵VZ噪音特性下载

使用说明:

1、变量柱塞泵VZ高密度介质排出，因采用了支撑斜盘，实现了小型轻量化、高压化，从而提高了单位重量的输出功率。
2、变量柱塞泵VZ低工作噪音，在提高斜盘构造刚性的同时，采用最新测量分析技术设计的机架，使运转噪音大大降低。
3、变量柱塞泵VZ高效率，采用球阀板和适宜的油压平衡，扩展了运转条件且产生高效率。
4、变量柱塞泵VZ常效运转，由于采用了优良的耐磨性阀板，强化了抗污染特性。

备注：
