变量柱塞泵V 8 15 15Y 23 38 50 70 A C D SA 1 2 3 4 R L X 20 95 30 35 60 RC-大金DAIKIN

1、变量柱塞泵V系列低噪音，每个系列中所有压力范围都实现了低噪音运转。
2、变量柱塞泵V系列高效率，由于动力损失小，油的温升慢，这样可将油箱设计成很小。
3、变量柱塞泵V系列可靠性好，高灵敏度，高稳定性，寿命超长，增加了主机的可靠性。
变量柱塞泵V系列有如下型号：V8A1RX-20,V8A1R-20,V15A1RX-95,V15A2RX-95,V15A3RX-95,V15A1R-95,V15A2R-95,V15A3R-95,V23A1RX-30,V23A2RX-30,V23A3RX-30,V23A4RX-30,V23A1R-30,V23A2R-30,V23A3R-30,V23A4R-30,V38A1RX-95,V38A2RX-95,V38A3RX-95,V38A4RX-95,38A1R-95,V38A2R-95,V38A3R-95,V38A4R-95,V50A1RX-20,V50A2RX-20,V50A3RX-20,V50A1R-20,V50A2R-20,V50A3R-20,V70A1RX-60,V70A2RX-60,V70A3RX-60. V70A1R-60,V70A2R-60,V70A3R-60。

变量柱塞泵V系列型号说明

F	-V	38	A	3	R	X	-95	-RC
适用液体标记	型号	排量	控制方式	压力范围	旋转方向	油管配管方向	设计号	控制方法Ⅲ
无标记: 含石油成分液压油 W:含水/乙二醇液压油 F:含W/O乳化液成分液压油	V系列柱塞泵	见下表	A:压力补偿控制 C:组合控制 D:复合压力控制 SA:功率匹配控制	压力范围	(从轴端看) R:顺时针 L:逆时针	无标记: 轴向油管口 X: 侧面油管口	20:泵型号V8,V50 95:泵型号V15,V38 30:泵型号V23 35:泵型号V23 60:泵型号V70	无标记: 无远程控制系统 RC: 带远程控制系统

备注：控制方法为A，CH或SA的情况下设计代号为35泵型号为V23。控制方法为CJ或D的情况下设计代号为60泵型号为V70。

变量柱塞泵V系列规格表

型号	工作压力MPa		理论排量 cm³/rev.	排量调节范围1800Min−¹ ℓ/min	允许转速Min−¹	重量(带控制A)kg
型号	最大	额定	理论排量 cm³/rev.	排量调节范围1800Min−¹ ℓ/min	允许转速Min−¹	轴向口	侧面口
V8	7	7	8.0	4∼14.4	500∼1800	-	8.9
V15	21	14	14.8	5.6∼26.6		12.8	14.5
V15(Y型)	7	7	14.8	5.6∼26.6		13.5
V23	25	17.5	23.0	11∼41.4		18.4	21.5
V38	25	17.5	37.7	28∼68		24.4	26
V50	21	14	51.6	0∼93		-	50
V70	21	14	69.8	20∼126		-	55

备注：1、JR-G(T)02和JRP-G02推荐用于远程控制系统的溢流阀。当泄油口阻塞时，压力补偿机构不能工作，这样就会变成一种定量泵状态。2、因油泵不附带支脚、客户可根据需求单独订购。

外形图片:

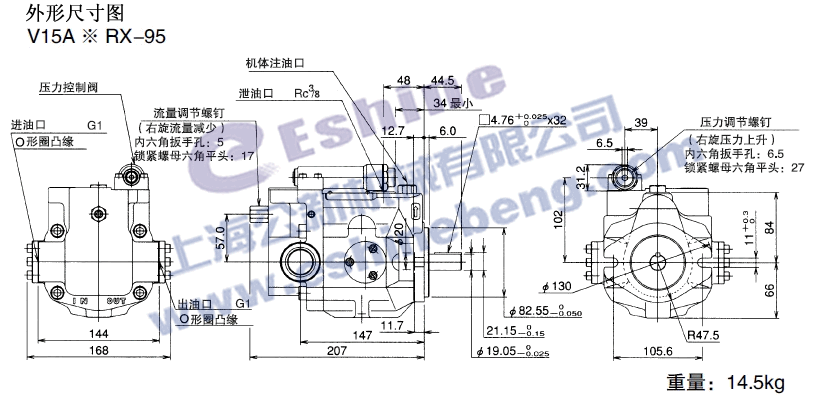

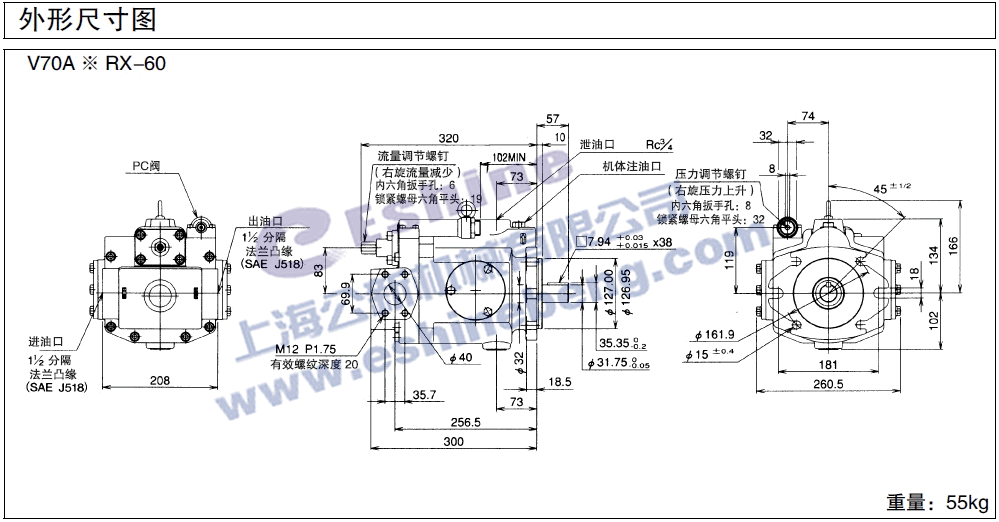

变量柱塞泵V系列外形尺寸图

变量柱塞泵V系列性能特性

变量柱塞泵V系列压力补偿特性下载变量柱塞泵V系列响应特性下载
变量柱塞泵V系列噪音特性下载变量柱塞泵V系列一般性下载
变量柱塞泵V系列轴输入功率切断特性下载变量柱塞泵V系列轴输入功率特性下载
变量柱塞泵V系列泄油量特性下载

使用说明:

1、变量柱塞泵V系列低噪音，每个系列中所有压力范围都实现了低噪音运转。
2、变量柱塞泵V系列高效率，由于动力损失小，油的温升慢，这样可将油箱设计成很小。
3、变量柱塞泵V系列可靠性好，高灵敏度，高稳定性，寿命超长，增加了主机的可靠性。

备注：
