首页 > 液压柱塞泵 > 变量柱塞泵 > 负荷感应变量柱塞泵PZ
 |
1、负荷感应变量柱塞泵PZ以PVS系列变量柱塞的技术为基础，通过在半圆筒斜盘部采用静压轴承结构和配油盘等低噪音结构实现了低噪音。 2、负荷感应变量柱塞泵PZ泵本身装配了电磁比例控制阀、补偿器、浪涌压力切断阀为一体，从而省去多余的配管。 3、负荷感应变量柱塞泵PZ电磁比例控制阀中采用了具有实际效果的(力－反馈)方式，提高了磁滞性、重复性、响应性。 4、负荷感应变量柱塞泵PZ实现了和IP泵的双联泵化，所以扩大了使用范围。 负荷感应变量柱塞泵PZ有如下型号：PZ-2B-35E1A-11,PZ-2B-35E2A-11,PZ-2B-35E3A-11, PZ-2B-45E1A-11,PZ-2B-45E2A-11,PZ-2B-45E3A-11, PZ-3B-70E1A-10,PZ-3B-70E2A-10,PZ-3B-70E3A-10, PZ-4B-100E1A-10,PZ-4B-100E2A-10,PZ-4B-100E3A-10, PZ-5B-130E1A-10,PZ-5B-130E2A-10,PZ-5B-130E3A-10, PZ-6B-180E1A-20,PZ-6B-180E2A-20,PZ-6B-180E3A-20, PZ-6B-220E1A-20,PZ-6B-220E2A-20,PZ-6B-220E3A-20。 |
负荷感应变量柱塞泵PZ型号说明
| PZ | -3 | B | -10 | -70 | E | 2 | A | -10 |
| 型号说明 | 泵的尺寸 | 安装方式 | 额定排出量 cm³/rev |
泵排量 cm³/rev |
控制方式 | 压力调整 范围Mpa |
辅助 记号 |
设计号 |
| PZ系列负荷感应 变量柱塞泵 |
2,3,4 5,6 |
B：法兰式 A：脚座式 |
3.5∼64 | 35,45,70,100 130,180,220 |
EA： 负荷感应控制 |
1：2∼7.0 2：2∼14 3：2∼21 |
A | 11：PZ-2B, 2A 10：PZ-3B∼5B 20：PZ-6B |
负荷感应变量柱塞泵PZ规格表
| 型 号 | 排量 cm³/rev |
最高使用 压力Mpa |
定量排出泵(注1) | 压力调整 范围Mpa |
流量控制范围 r/min(注3) |
转速 min-¹ | 重量 (kg) |
|||
| 排量cm³/rev | 压力Mpa | 最低 | 最高 | |||||||
| PZ-2B-*-35E1A-11 | 35 | 21 | 3.6∼8.18 | 21 | 2∼7 | 1∼63 | 600 | 2000 | 36 | |
| PZ-2B-*-35E2A-11 | 2∼14 | |||||||||
| PZ-2B-*-35E3A-11 | 2∼21 | |||||||||
| PZ-2B-*-45E1A-11 | 45 | 14 | 3.6∼8.18 | 21 | 2∼7 | 1∼80 | 600 | 2000 | 36 | |
| PZ-2B-*-45E2A-11 | 2∼14 | |||||||||
| PZ-3B-*-70E1A-10 | 70 | 21 | 3.6∼15.8 | 21 | 2∼7 | 1∼126 | 600 | 1800 | 60 | |
| PZ-3B-*-70E2A-10 | 2∼14 | |||||||||
| PZ-3B-*-70E3A-10 | 2∼21 | |||||||||
| PZ-4B-*-100E1A-10 | 100 | 21 | 3.6∼15.8 | 21 | 2∼7 | 1∼180 | 600 | 1800 | 76 | |
| PZ-4B-*-100E2A-10 | 2∼14 | |||||||||
| PZ-4B-*-100E3A-10 | 2∼21 | |||||||||
| PZ-5B-*-130E1A-10 | (注2) | 130 | 21 | 3.6∼32.3 | 21 | 2∼7 | 3∼234 | 600 | 1800 | 100 |
| PZ-5B-*-130E2A-10 | 2∼14 | |||||||||
| PZ-5B-*-130E3A-10 | 2∼21 | |||||||||
| PZ-6B-*-180E1A-20 | 180 | 21 | 3.6∼63.9 | 21 | 2∼7 | 3∼234 | 600 | 1800 | 160 | |
| PZ-6B-*-180E2A-20 | 2∼14 | |||||||||
| PZ-6B-*-180E3A-20 | 2∼21 | |||||||||
| PZ-6B-*-220E1A-20 | 220 | 21 | 3.6∼32.3 | 21 | 2∼7 | 3∼330 | 600 | 1500 | 162 | |
| PZ-6B-*-220E2A-20 | 2∼14 | |||||||||
| PZ-6B-*-220E3A-20 | 2∼21 | |||||||||
备注：(注1)1,作为定量排出泵可以组成IP泵。(注2)2,PZ-4B-130形式变更为PZ-5B-130。(注3)3,最大流量根据转速而有不同。上表的数值中，PZ-2B－PZ-6B-180是1800min-1时的值，PZ-6B-220是1500min-1时的值。
负荷感应变量柱塞泵PZ使用注意事项
负荷感应变量柱塞泵PZ压力-流量控制系规格
负荷感应变量柱塞泵PZ尺寸图
负荷感应变量柱塞泵PZ-2B-35/45尺寸图下载 负荷感应变量柱塞泵PZ-3B-70尺寸图下载

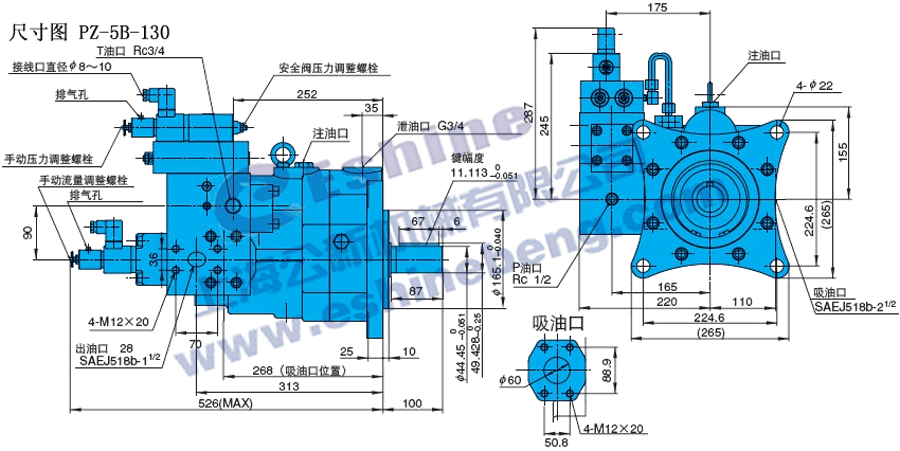

负荷感应变量柱塞泵PZ-4B-100尺寸图下载 负荷感应变量柱塞泵PZ-5B-130尺寸图下载
负荷感应变量柱塞泵PZ-6B-180/220尺寸图下载
负荷感应变量柱塞泵PZ系列性能曲线
1、负荷感应变量柱塞泵PZ以PVS系列变量柱塞的技术为基础，通过在半圆筒斜盘部采用静压轴承结构和配油盘等低噪音结构实现了低噪音。
2、负荷感应变量柱塞泵PZ泵本身装配了电磁比例控制阀、补偿器、浪涌压力切断阀为一体，从而省去多余的配管。
3、负荷感应变量柱塞泵PZ电磁比例控制阀中采用了具有实际效果的(力－反馈)方式，提高了磁滞性、重复性、响应性。
4、负荷感应变量柱塞泵PZ实现了和IP泵的双联泵化，所以扩大了使用范围。
2、负荷感应变量柱塞泵PZ泵本身装配了电磁比例控制阀、补偿器、浪涌压力切断阀为一体，从而省去多余的配管。
3、负荷感应变量柱塞泵PZ电磁比例控制阀中采用了具有实际效果的(力－反馈)方式，提高了磁滞性、重复性、响应性。
4、负荷感应变量柱塞泵PZ实现了和IP泵的双联泵化，所以扩大了使用范围。
