首页 > 液压缸 > 大型油压缸HROA,B,C,D,E

大型油压缸有如下型号：HROA,HROB,HROC,HROD,HROE。

大型油压缸HRO型号说明

HROB	125	60		100	+Y	+DM
系列号	缸内径ø	轴心ø		行程	缸体固定型式	轴心固定型式
HROA：PT在法兰前 HROB：PT在法兰后 HROC：CA型 HROD：双轴型 HROE：法兰在后侧	125 150 180 200 225 250 280 300	标准 ø60 ø80 ø100 ø125 ø140 ø160 ø180 ø200	最大 ø80 ø100 ø120 ø140 ø160 ø200 ø220 ø250	钢管ø300-ø125 标准最大冲程4米	YP：Y附PIN I：I型接头 TW：半月套 TH：半月套+焊套 A：可调螺帽	无记号：心车沟 DM：车牙型

大型油压缸HRO特性

油压缸内径(mm)	ø125	ø150	ø180	ø200	ø225	ø250	ø280	ø300
工作媒介	以滤清之标准液压油
缸管材质	碳钢管STKM-13A∼C
使用压力范围(MPa)	1-21Mpa (10-210kg/cm²)
使用温度范围(度)	-30∼100
使用速度范围(mm/sec)	8∼500
标准活塞长度(PM)	60	60	70	70	70	70	70	90
行程于1501∼2500mm时活塞长度(PM)	120	120	140	140	140	140	140	150
行程于2501∼4000mm时活塞长度(PM)	200	200	200	200	200	200	200	200

外形图片:

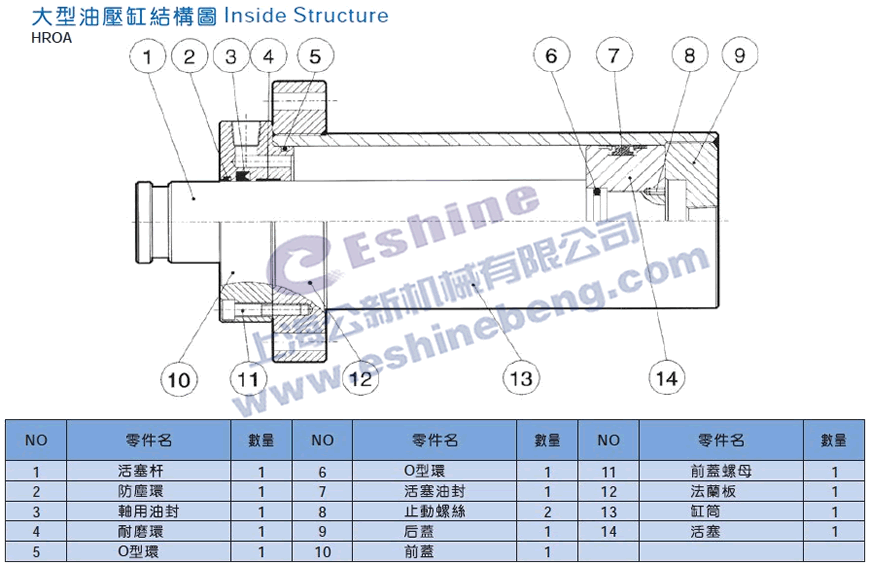

大型油压缸HROA结构图

大型油压缸HROA结构图下载

大型油压缸HRO系列尺寸图

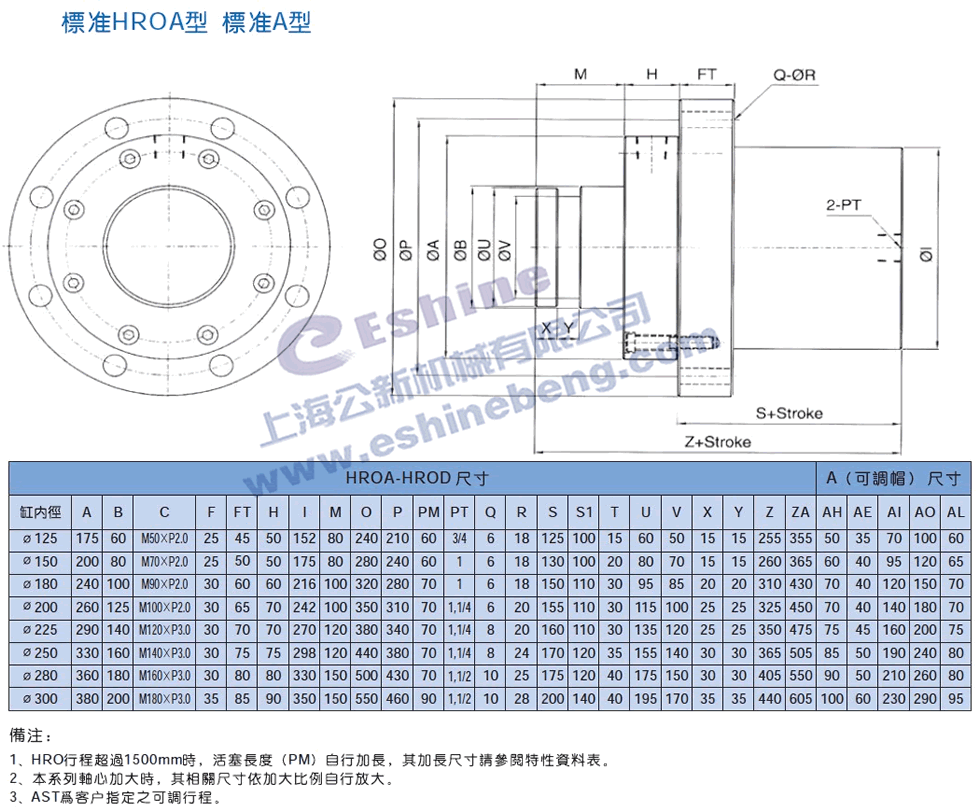

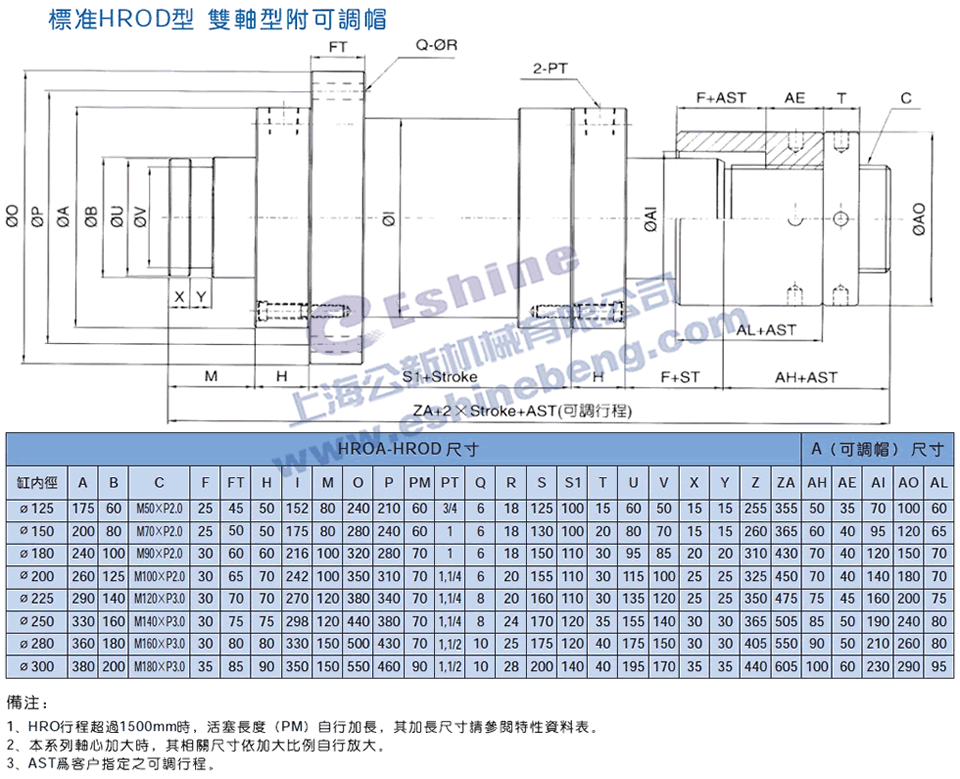

标准HROA型(标准A型)尺寸图下载标准HROD型(双轴型附可调帽)尺寸图下载

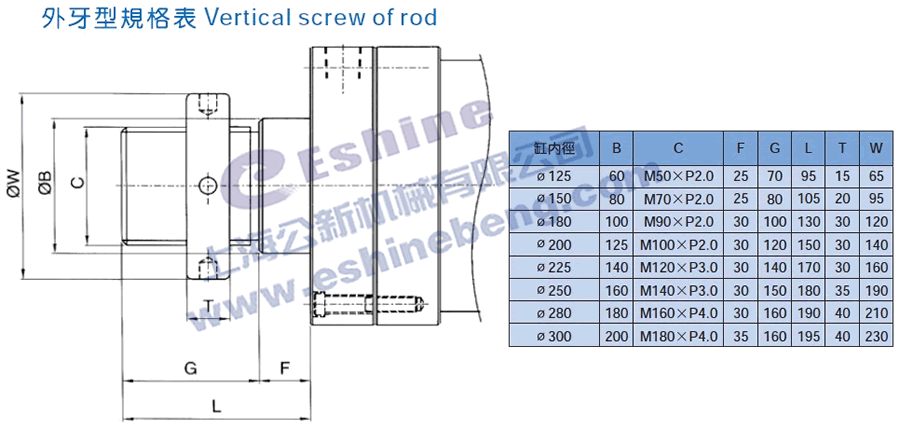

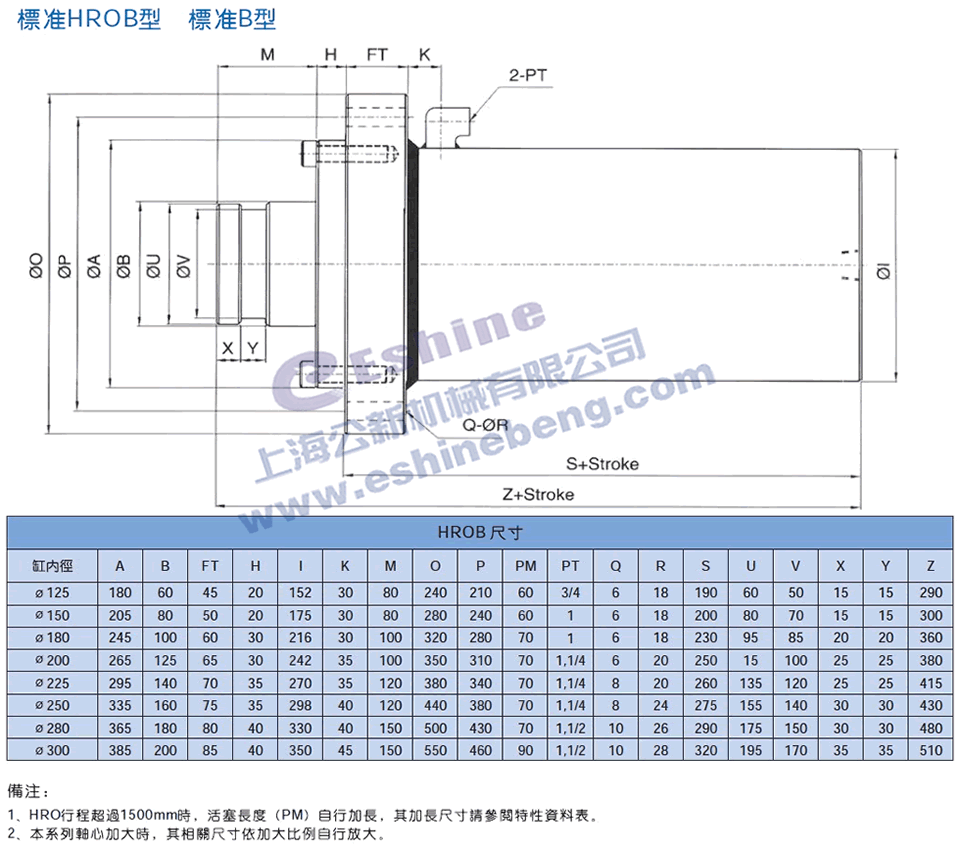

标准HROB型(标准B型)尺寸图下载外牙型规格表尺寸图下载

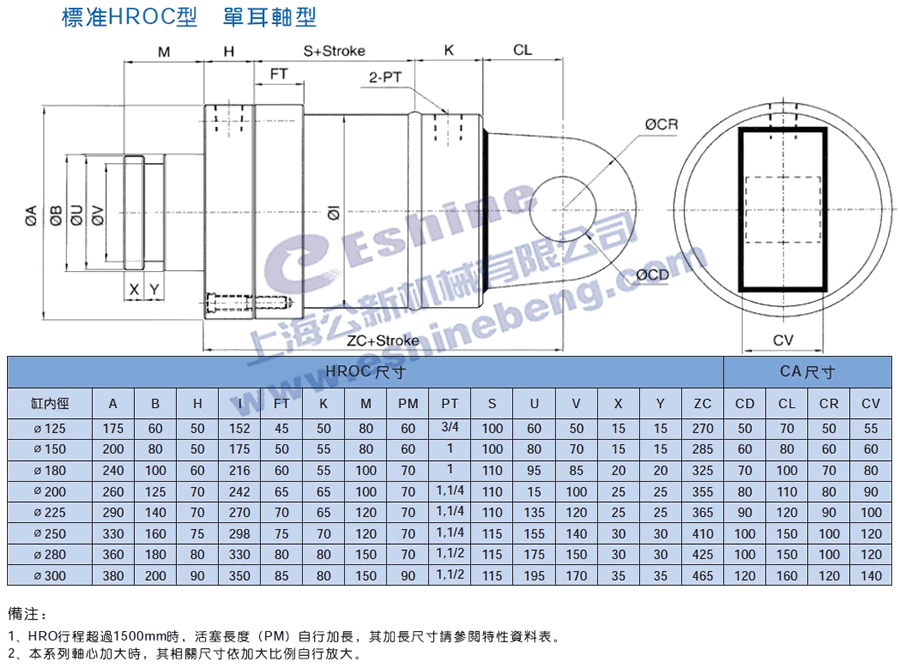

标准HROC型(单耳轴型)尺寸图下载外牙型规格表尺寸图下载
标准HROE型(后法兰型)尺寸图下载外牙型规格表尺寸图下载

大型圆型油压缸轴心配件尺寸图

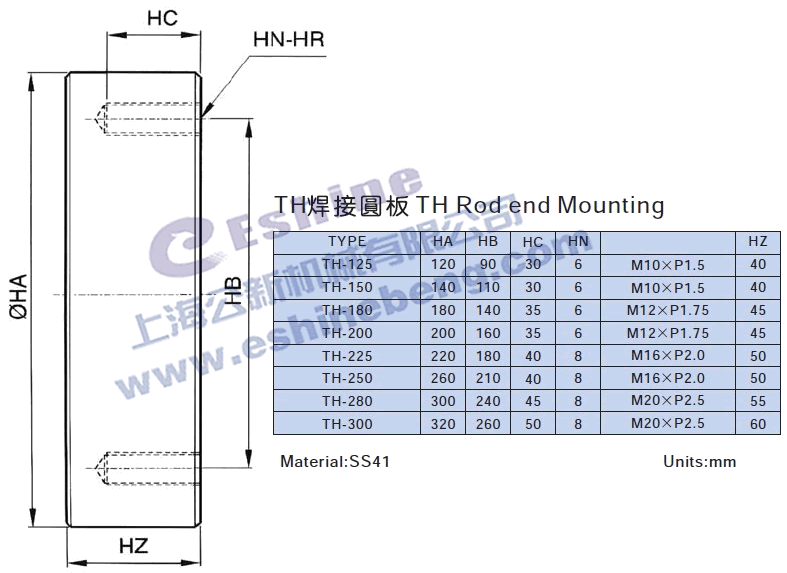

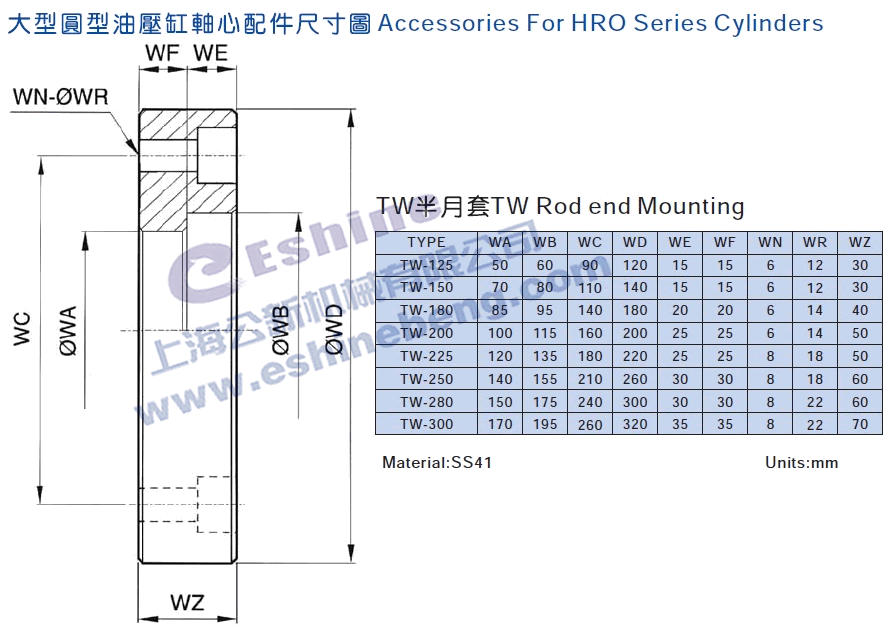

大型圆型油压缸轴心配件TW半月键尺寸图下载大型圆型油压缸轴心配件TH焊接圆板尺寸图下载

使用说明:

大型油压缸有如下型号：HROA,HROB,HROC,HROD,HROE。

备注：
