液压缸执行标准(JIS-B 8354)

型号说明

OMB	CA	-B	-100	-R45	-S1500	-140K	-Y
系列号	固定型式	缓冲装置	缸内径	杆径	行程	使用压力	活塞杆接头
无标记:标准型液压缸 OMA:轴牙,轴槽式 OMB:轴牙,轴槽式 OMC:轴牙式 OMD:产业机械用 OME:同步液压缸 RAM:单动重锤型	固定型式	B:双头 R:活塞杆侧 H:后盖侧 无标记:无缓冲 (标准型)	mm	R45:活塞型 R45R:RAM型	mm	70k: 70kgf/cm² 140k: 140kgf/cm²	无标记:没有接头 I:I接头 Y:Y接头 O:鱼眼接头

备注：1、使用压力依缸径的厚薄而定，特殊规格请洽本公司。2、标准型为无缓冲装置，若液压缸速度在6-10M/min以上时，请考虑使用缓冲装置。

规格/特性

使用压力		70/140kgf/cm²(7/14MPa)			210kgf/cm²(21MPa)
非感应式液缸内径mm		ø32,ø40,ø50,ø63,ø80,ø100,ø125,ø140,ø150 ø160,ø180,ø200,ø224,ø250(STKM13C无缝钢管)			ø40,ø50,ø63,ø80,ø100,ø125,ø140,ø150 ø160,ø180,ø200,ø224,ø250(STKH13C无缝钢管)
感应式液缸内径mm		ø32,ø40,ø50,ø63,ø80,ø100,ø125 (使用SUS-304不锈钢管)			-
					-
正常操作压力		70kgf/cm²(7MPa)	140kgf/cm²(14MPa)		210kgf/cm²(21MPa)
最大测试压力		105kgf/cm²(10MPa)	210kgf/cm²(21MPa)		315kgf/cm²(31MPa)
最低启 动压力	油封型式	3kgf/cm²(0.3MPa)	6kgf/cm²(0.6MPa)		9kgf/cm²(0.9MPa)
	V型
	L,U,X,O,S	2kgf/cm²(0.2MPa)	5kgf/cm²(0.5MPa)		8kgf/cm²(0.8MPa)
	P型	1kgf/cm²(0.1MPa)	1.4kgf/cm²(0.1MPa)		2kgf/cm²(0.2MPa)
油温 范围	一般油封	-10℃∼+80℃(感应式油缸-10℃∼60℃)			-10℃∼+80℃
	耐热油封	-10℃∼+200℃粘度20∼400mm²/s(CSt)			-
	耐酸碱油封	-10℃∼+70℃	-		-
活塞速度	内径(ø32-ø63)速度：8-400mm/sec 内径(ø80-ø1235)速度：8-300mm/sec 内径(ø140-ø250)速度：8-200mm/sec
行程公差	行程≤100mm,容许公差±0.8mm 行程631-1000mm,容许公差±1.4mm 行程101mm-250mm,容许公差±1.0mm 行程1001-1600mm,容许公差±1.6mm 行程≤251mm-630mm,容许公差±1.25mm 行程1601mm-2000mm,容许公差±1.8mm 注：使用双缸或多缸同步作动者,需特别注意此项公差
缓冲装置	无标记：无缓冲 R：活塞杆侧缓冲 H：后盖缓冲 B：前后缓冲 注：1、液压缸荷重后作动速度达50mm/sec以上时，考虑装置缓冲。 2、达到某一更高速时，外部安装减速阀。
	油封材质
作动 液压油	一般矿物油 (例R68)	腈橡胶(NBR)	脲橡胶(PUR)	氟橡胶(FPM)	-
		O	O	O	-
	水系	O	X	O	-
	水油,油水系	O	X	O	-
	磷酸酯液	X	X	O	粘度	20∼40mm²/s(CSt)
					污染度	MAS1638∼12级以内

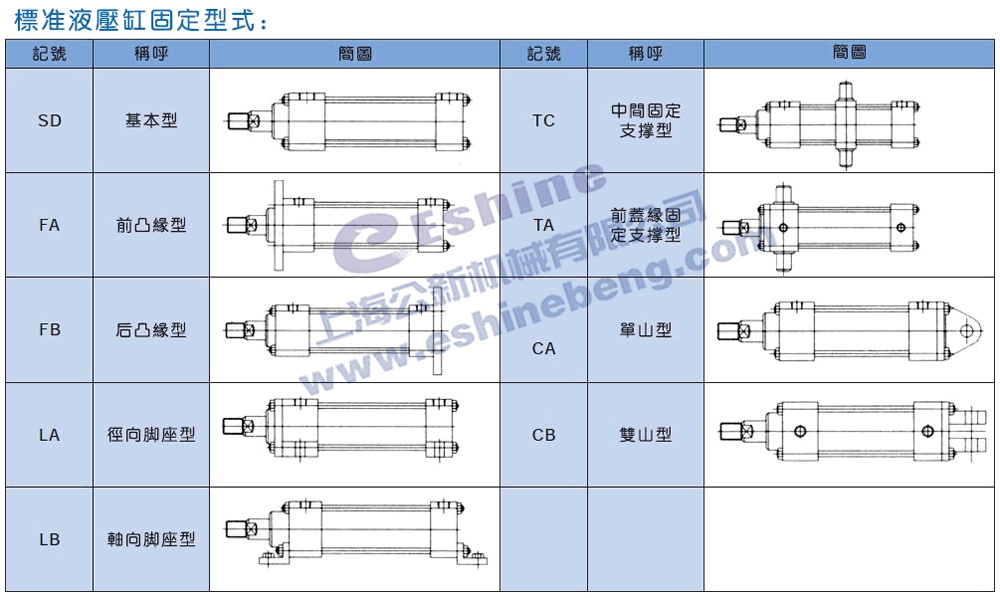

固定方式	单轴	SD,FA,FB,CA,CB,LA,LB,TA,TC,TA
	双轴	SD,FA,FB,TA,TC,TA,TB
	双轴调整	SD,FA,FB,LA,LB,TA,TC
	配件	Y接头,I接头,鱼眼接头(三选一)

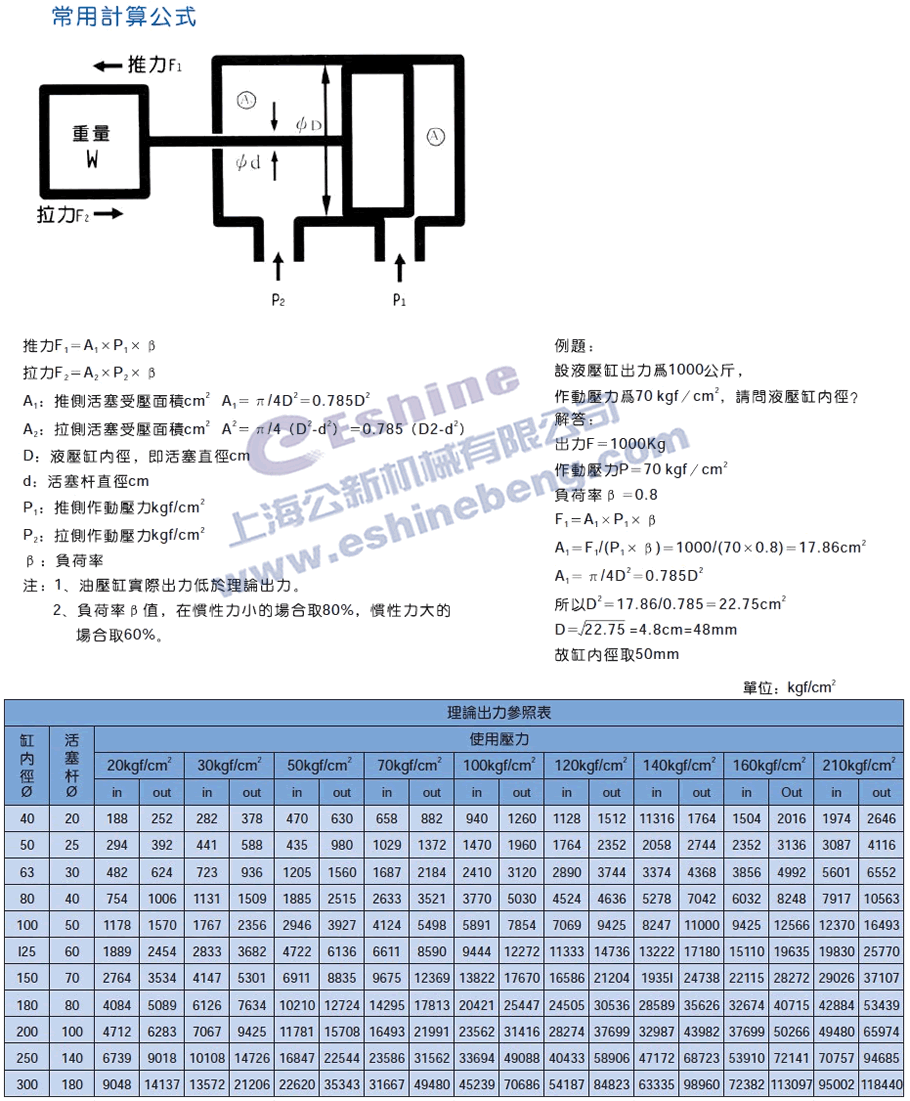

液压缸常用计算公式

液压缸常用计算公式下载

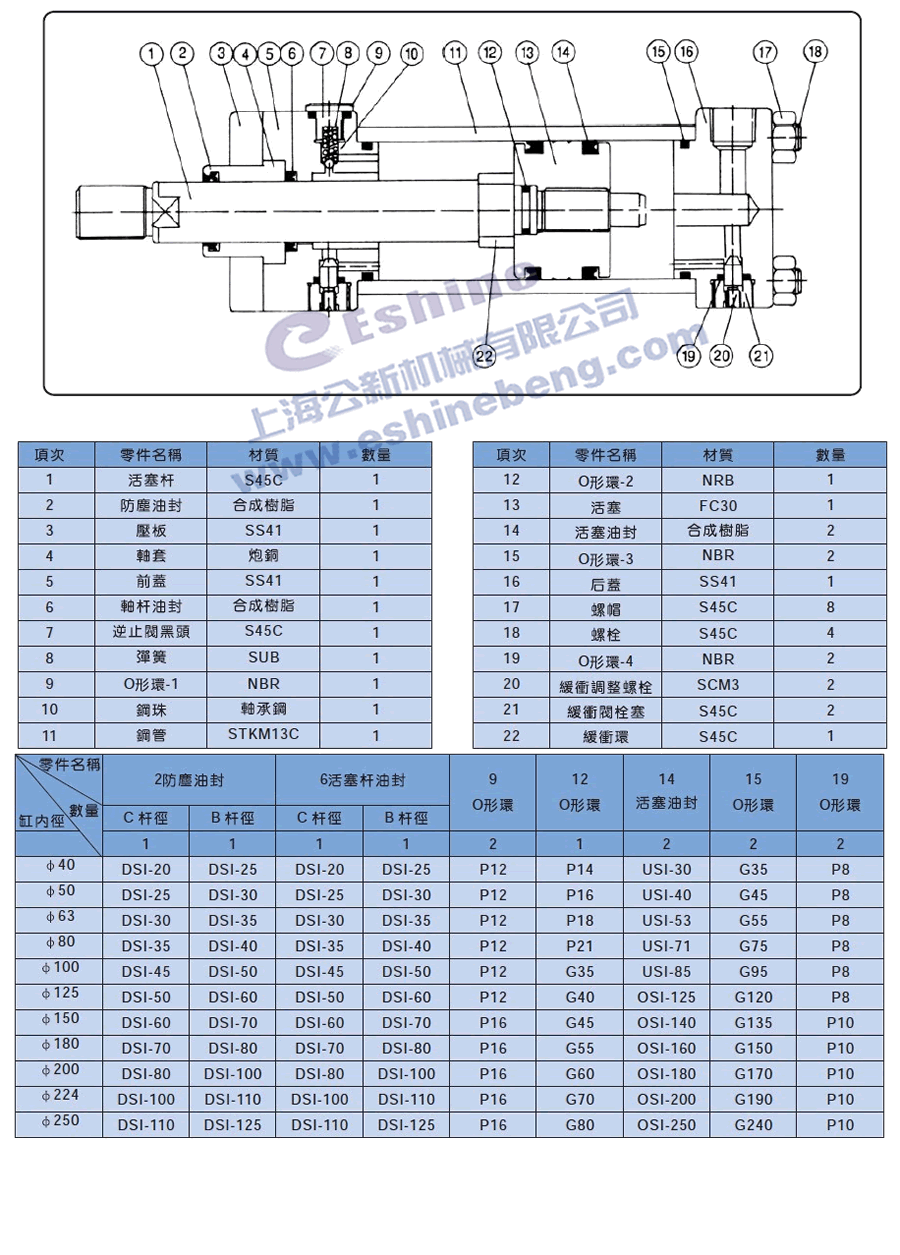

液压缸剖面图

液压缸剖面图下载

1、液压缸依照使用压力，分为数种标准外型尺寸图，提供给使用者参考选用。
2、依据JIS-B 8354规范，液压缸依照使用压力可分为下列规格：使用压力35kgf/cm²(3.5MPa)用低压液压缸，使用压力70kgf/cm²(7MPa)用中低压液压缸，使用压力140kgf/cm²(14MPa)用中压液压缸，使用压力210kgf/cm²(21MPa)用高压液压缸。
3、液压缸选用，除了下列最基本条件：a、内径；b、行程；c、使用压力；以外更需慎选下列条件：(1)、液压缸负载后作动速度达到某一标准以上时，必需选用有缓冲装置的液压缸。或达到更高速度时必需在液压缸以外加装减速阀。(2)慎选液压油与油封。不同的液压油适用不同材质的油封，以保障液压缸寿命。
4、标准液压缸钢管材质是机械构造用炭素钢，记号STKM13C。经过无缝冷抽，内径再经过高精度斜度交叉镗孔加工后，内经公差在H7~H9，表面粗度在0.8s∼3s，引张强度达52kgf/cm平方以上。
5、活塞杆材质是机械构造用炭钢，记号S45C，外径经过研磨及硬质镀锘后，外径公差在F7~F8，表面硬度在HV700以上。表面粗度在0.8s∼1.6s，硬锘厚度在20um。
6、油封使用进口高级精制品，耐油、耐蚀、耐磨耗及耐压力，各项零配件皆经CNC车床、CNC铣床精密加工完成，尺寸公差符合JSI标准，互换性佳，寿命长、保养维修容易。
7、感应式液压缸，缸管材质是SUS304，因为不具磁感应，所以加装在不锈钢管外部的磁性感应开关可以和装在活塞上的磁石发生磁感作用。因此可作液压缸前进、后退等位置检出。液压缸有如下种类：标准液压缸，OM系列液压缸，薄型液压缸，轻型液压缸，重型液压缸，圆形液压缸，大型液压缸等。
