重型油压缸HOB,HOD

重型油压缸HOB,HOD系列型号说明

HOB	R	D	63	100	25			LB	+Y
系列号	控制型式	缓冲型式	缸内径	行程	轴心			缸体固定型式	轴心固定型式
HOB：标准型 HOD：双轴型	无标记：不附磁石 R：内附磁石	无记号：无 D：双侧 F：前盖侧 B：后盖侧	30 40 50 63 80 100 125 150 180 200	50、100、 150、200、 250、300、 350、400、 450、500、 600、700、 800、900、 1000	标准 25 30 35 40 50 60 80 100 100	最大 - 35 40 50 60 80 100 120 120	标准 18 25 35 40 50 60 80 100 100	FA：前法兰型 FB：后法兰型 LB：脚座型 TC：耳轴型 CA：单耳型 CB：双耳型 CBP：CB附PIN CAB：CA+P+CB	Y：Y型接头 YP：Y附PIN I：I型接头 KG：浮动接头 PHS：鱼眼接头 T：T型接头 H：焊套接头 A：可调螺帽
					无记号： 标准轴心

重型油压缸HOB,HOD系列特性

油压缸内径(mm)	40	50	63	80	100	125	150	180	200
工作媒介	以滤清之标准液压油
缸管材质	炭钢/白铁/AL Tubre A6063 TDS-T5
使用压力范围(MPa)	0.3-7(3-70)kg/cm²
使用温度范围(度)	-10∼+60
使用速度范围(mm/sec)	8∼300
标准活塞长度(PM)	25	25	25	30	35	40	45	50	55
行程于1501∼2500mm间活塞长度(PM)	30	35	35	50	60	70	60	70	70
行程于2501∼4000mm间活塞长度(PM)	120	140	140	150	180	180	180	200	200

重型油压缸HOB,HODR结构图

重型油压缸HOB,HODR结构图下载


重型油压缸HOB,HOD系列尺寸图

标准HOB型(单耳型)尺寸图下载 标准HOD型(标准双轴型)尺寸图下载

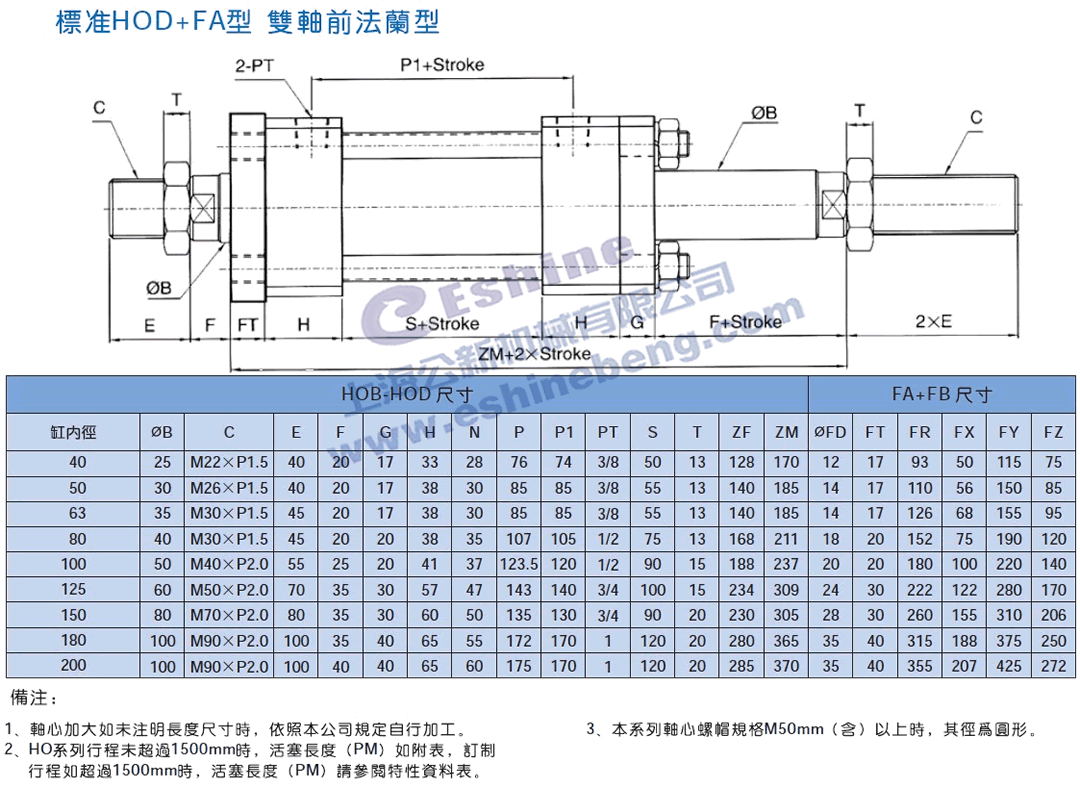

标准HOD+A型(双轴型附可调帽)尺寸图下载 标准HOB+FA型(前法兰型)尺寸图下载
标准HOB+FB型(后法兰型)尺寸图下载 标准HOD+FA型(双轴前法兰型)尺寸图下载
标准HOB+TC型(中间耳轴型)尺寸图下载 标准HOB+TA型(单耳型)尺寸图下载
标准HOB+LA型(左右脚座型)尺寸图下载 标准HOB+LB型(前后脚座型)尺寸图下载

重型油压缸有如下型号：HOB,HOD,HOD+A,HOB+FA,HOB+FB,HOD+FA,HOB+TC,HOB+LA,HOB+LB,HOB+CA,HOB+CB。
