中高压变量叶片泵VP5F

中高压变量叶片泵VP5F型号说明

VP5F	-A			5		-50	S
机壳号	吐出量规格 (在3.5bar,1800r/min)			压力调整范围		设计号	主轴 编号
	记号	吐出量 ℓ/min	(几何排量) (cm³/rev)	记号	调整范围 (bar)
VP5F 法兰型式	A	30	(16)	2	15∼35	50	无标记： 半圆键主轴 S: 花键主轴
				3	20∼70
	★B	40	(22)
	★B型号(40及70L/min) 最高使用压力为 105bar 出厂时吐出量设定 Qmax.			4	50∼105
				5	70∼140
				出厂时压力设定 Pmin.

中高压变量叶片泵VP5F规格表

型号	压力调整范围(bar)	转速(r/min)	重量(kg)
VP5F-**-50*	2：15∼35   3：20∼70 4：50∼105   5：70∼140	最低转速：800 最高转速：1800	9.4

中高压变量叶片泵VP5F尺寸图

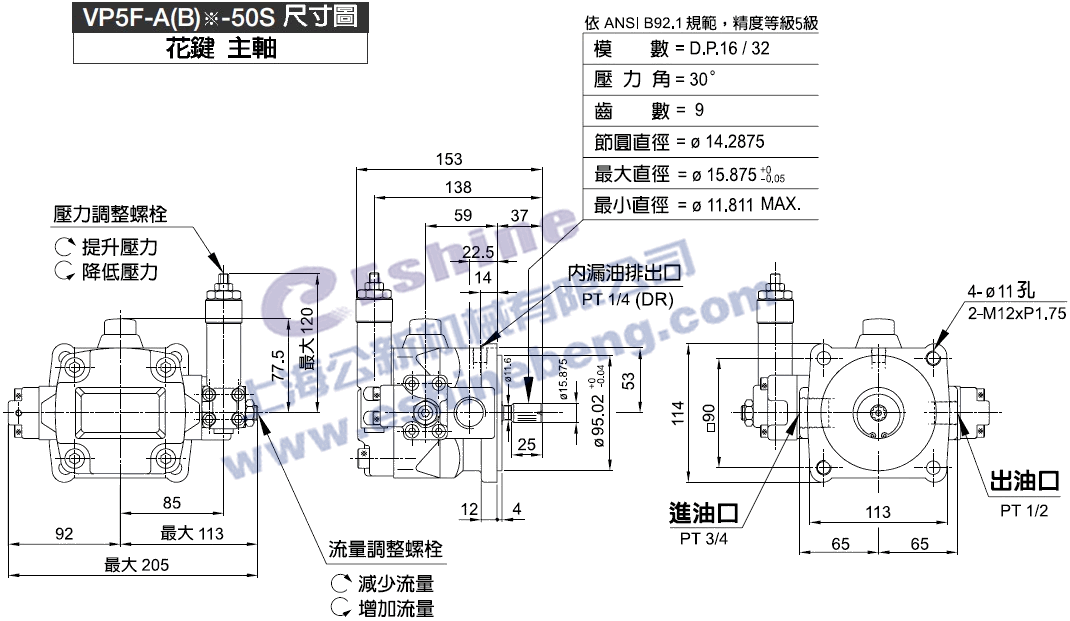

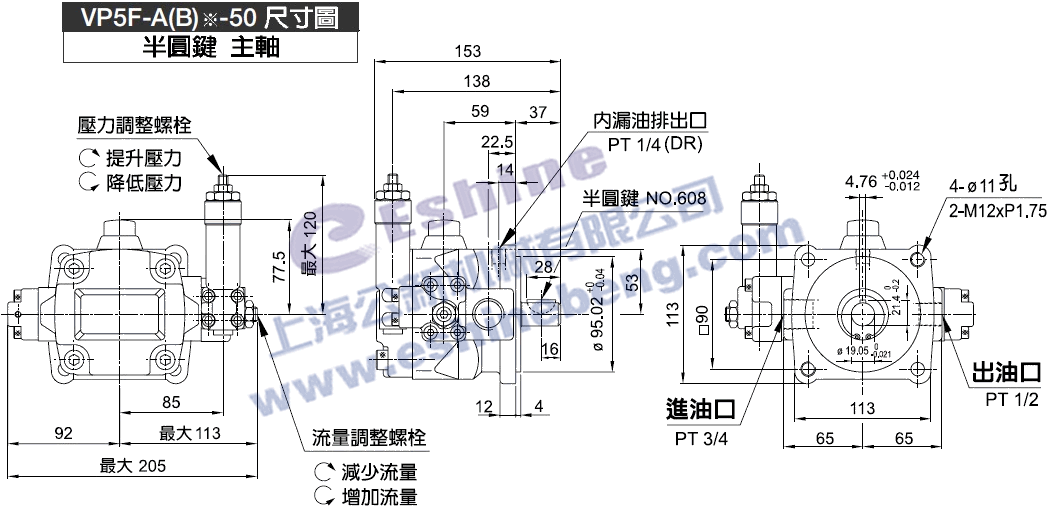

中高压变量叶片泵VP5F-A(B)*-50尺寸图下载 中高压变量叶片泵VP5F-A(B)*-50S尺寸图下载

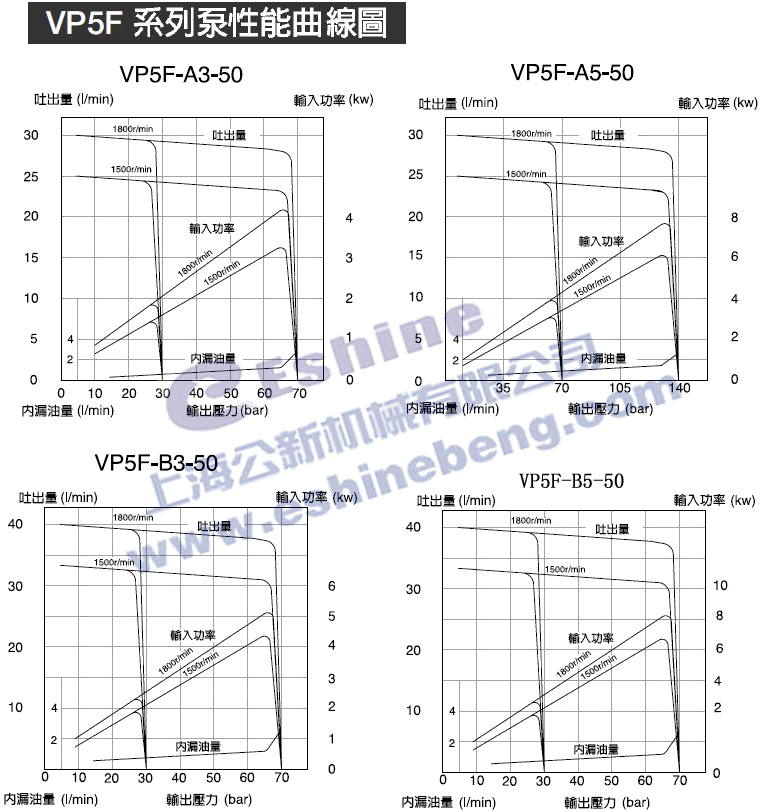

中高压变量叶片泵VP5F性能曲线

中高压变量叶片泵VP5F性能曲线下载

1、中高压变量叶片泵VP5F转动方向：从泵轴视之，均为右转(顺时针方向)。
2、中高压变量叶片泵VP5F(P-Q)特性：以(定排量型)为标准。
3、中高压变量叶片泵VP5F液压油：70kg/cm²以下，使用40℃时粘度30-50cSt(ISO VG32)之液压油。71kg/cm²以上，使用40℃时粘度50-70cSt(ISO VG68)之液压油。
4、中高压变量叶片泵VP5F泵浦壳排油：排油管务必直接配至油箱之油面下，而配管所产生之背压，请维持在0.3kg/cm²以下。
5、中高压变量叶片泵VP5F使用油温：连续运转之温度为15～60℃。
6、中高压变量叶片泵VP5F轴心配合：泵轴与马达之偏心误差为0.05mm，角度误差为1°。
7、中高压变量叶片泵VP5F吸油条件：吸油口之压力为-0.3kg/cm²～+0.3kg/cm²。
8、中高压变量叶片泵VP5F吐出量调整：调整吐出量时，先放松固定螺帽，在旋转调整螺丝，右转减少吐出量，而左侧则增加，调整完毕，请上螺丝。
9、中高压变量叶片泵VP5F压力调整：右转压力调整螺丝，使输出压力降低，而左转则增高。
10、中高压变量叶片泵VP5F出厂时标准品之P-Q设定值：吐出量调整=型录所示之最大流量。压力调整=压力调整范围最小值。
11、中高压变量叶片泵VP5F滑动螺栓：此螺丝在原厂组合调整时已正确设定，请勿调动。
12、中高压变量叶片泵VP5F新机运转：新机开始运转时，应于无负载状况下，反复启动电动马达，以排除泵内和吸入管中之空气，于确认油泵可排油时，为确保排除系统内之空气，最好继续无负载运转10分钟。
