中高压变量叶片泵HVP

中高压变量叶片泵HVP型号说明

HVP	-40	F	A4
型号说明	排量 mℓ/rev	安装方式	调压范围
变量叶片泵(中压型)	参照规格表	F：法兰式 L：脚座式	参照规格表

中高压变量叶片泵HVP规格表

型号	最高使用压力 MPa	排量 mℓ/rev	流量(无负荷ℓ/min)		压力调整范围 MPa	转数 rpm		重量 kg
			1500rpm	1800rpm		最大	最小	法兰型
HVP-30F-A*	14.0	16.7	25	30	A2:2.0∼7 A3:3.5∼10.5 A4:7∼14.0	1800	800	10
HVP-40F-A*		22.2	33.3	40				10

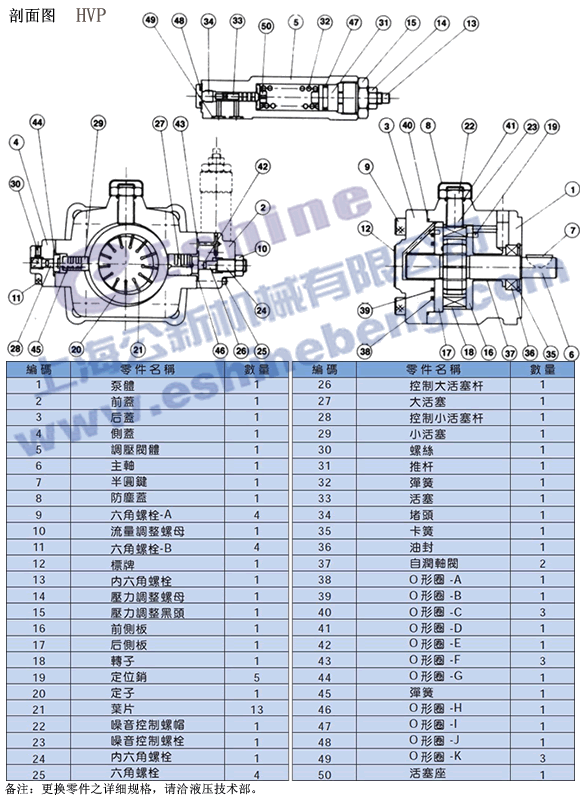

中高压变量叶片泵HVP剖面图

中高压变量叶片泵HVP剖面图下载

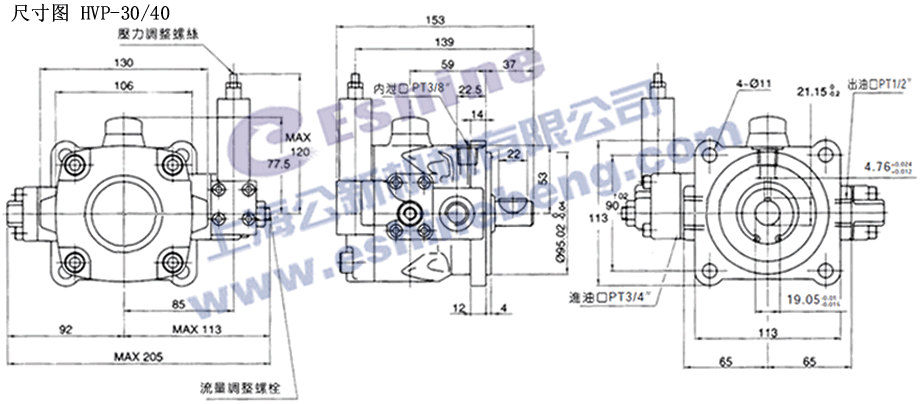

中高压变量叶片泵HVP尺寸图

中高压变量叶片泵HVP尺寸图下载

1、转动方向：顺时针方向中高压变量叶片泵HVP(从轴端看)为标准品、仅有此转向。中高压变量叶片泵HVP回转方向的确认可由瞬间起动电机来检查。
2、液压油：7MPa以下，中高压变量叶片泵HVP使用40℃时粘度20～50cSt(ISOVG32)的液压油。7MPa以上，中高压变量叶片泵HVP使用40℃时粘度30～68cSt(ISOVG46，VG68)的液压油。
3、泄油管压力：中高压变量叶片泵HVP的泄油管一定要直接插到油箱的油面下，而配管所产生的背压，请维持在0.03MPa以下。
4、工作油温：中高压变量叶片泵HVP在使用时连续运转的温度为15～60℃。
5、轴心配合：中高压变量叶片泵HVP的泵轴与马达之偏心误差为0.05mm，角度误差为1°。
6、吸油压力：中高压变量叶片泵HVP的吸油口的压力为-0.03MPa～0.03MPa。
7、排量调整：排量调整时，先放松中高压变量叶片泵HVP的调节螺帽，再旋转中高压变量叶片泵HVP的调整螺栓，右转减少流量，而左转则增加，调整完毕，请上紧螺帽。
8、压力调整：左转(逆时针方向)压力调整螺栓，使输出压力降低，右转(顺时针方向)则升高，调整完毕，请上紧螺帽。
9、新机运转：新机开始运转时，应在无压力的状态下反复起动电机马达，以排出中高压变量叶片泵HVP内和吸油管中的空气，为确保系统内的空气排除，可在无负载的状态下连续运转10分钟。
