变量叶片泵定子径向力脉动泵改进性能的两种措施
1）改园柱弹簧为园锥弹簧

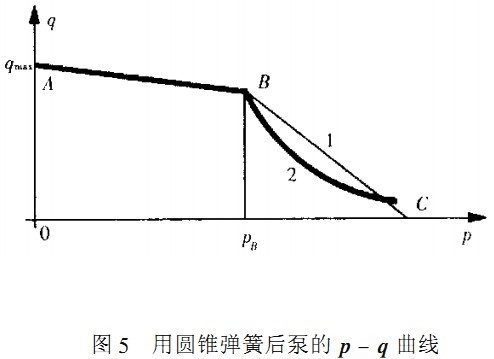

园锥压缩螺旋弹簧具有渐增型特性.它在受载后，随着载荷逐渐增大，弹簧从大圈开始逐渐接触（并圈），有效工作圈数随之减少，刚度逐渐增大.因此这种弹簧的刚度是个变值，自振频率也是变值，有利于防止共振的发生改用园锥弹簧后，由于弹簧刚度的改变，从而使变量叶片泵的“压力-流量”曲线改变.如图5所示，这种“p-q”变化接近于恒功率，在实际中可得到广泛的应用.
2）在定子与弹簧间加橡胶衬垫
橡胶具有较高的内阻，可以吸收高频振动和冲击，使水平脉动力被滤除和吸收.橡胶具有弹性作用，为了使其不对整个“定子-弹簧”系统的刚度产生大的影响，宜选用刚度较大的橡胶衬垫.这种橡胶工作在低压变量叶片泵VA1~VE1内，有耐油要求，可使用丁腈橡胶或经过耐油处理的氯丁橡胶.
