首页 > 液压叶片泵 > 中高压双联变量叶片泵 > 中高压双联变量叶片泵VDR 22系列
 |
1、中高压双联变量叶片泵VDR由防止油环震动的偏置柱塞泵和无泄漏的压力平衡结构，实现高率的高压运行。 2、中高压双联变量叶片泵VDR采用轴向轴承和偏置柱塞泵组成的3点支撑方式，以及吸入排出口的改善降低了运行声音，消除高压区域的振动，动作安静。 3、中高压双联变量叶片泵VDR各种新结构和价格方式减少泄漏、减少动力损失。 4、中高压双联变量叶片泵VDR坚固的结构，精选的材料，具有耐用性。 中高压双联变量叶片泵VDR有如下型号：VDR-11A-1A2-1A2-22,VDR-11A-1A2-1A3-22,VDR-11A-1A3-1A3-22,VDR-11A-2A2-2A2-22,VDR-11A-2A2-2A3-22,VDR-11A-2A3-2A3-22,VDR-11B-1A2-1A2-22,VDR-11B-1A2-1A3-22,VDR-11B-1A3-1A3-22,VDR-11B-2A2-2A2-22,VDR-11B-2A2-2A3-22,VDR-11B-2A3-2A3-22等。 |
中高压双联变量叶片泵VDR 22系列型号说明
| VDR | -11 | A | -1 | A | 2 | -1 | A | 3 | -22 |
| 系列号码 | 泵尺寸 | 安装方式 | 头侧油环尺寸 (按单泵标准) |
头侧流量特性 (按单泵标准) |
头侧压力 调节范围 |
轴侧油 环尺寸 |
轴侧流量特性 (按单泵标准) |
轴侧压力 调节范围 |
设计号 |
| 中高压双联变 量叶片泵VDR |
11 | A:脚座型 B:法兰型 |
1 | 定量排出型 | 2:1.5∼3.5MPa 3:3∼7MPa |
1 | 定量排出型 | 2:1.5∼3.5MPa 3:3∼7MPa |
22 |
中高压双联变量叶片泵VDR 22系列规格表
| 型 号 | 头侧 | 轴侧 | 头侧 | 轴侧 | 转速min−¹ | 重量kg | ||||
| 排量l/min | 压力调整 范围Mpa |
排量l/min | 压力调整 范围Mpa |
最高瞬间 压力Mpa |
最低 | 最高 | ||||
| VDR-11A(B)-1A2-1A2-22 | 30 | 1.5∼3.5 | 30 | 1.5∼3.5 | 14 | 800 | 1800 | 17 | ||
| VDR-11A(B)-1A2-1A3-22 | 3∼7 | |||||||||
| VDR-11A(B)-1A3-1A3-22 | 3∼7 | 3∼7 | ||||||||
| VDR-11A(B)-2A2-2A2-22 | 40 | 1.5∼3.5 | 40 | 1.5∼3.5 | 14 | 800 | 1800 | 17 | ||
| VDR-11A(B)-2A2-2A3-22 | 3∼7 | |||||||||
| VDR-11A(B)-2A3-2A3-22 | 3∼7 | 3∼7 | ||||||||
备注：从设计数21更改为22号的设计代表了从3.2毫米宽的半月键变化为4.76毫米。

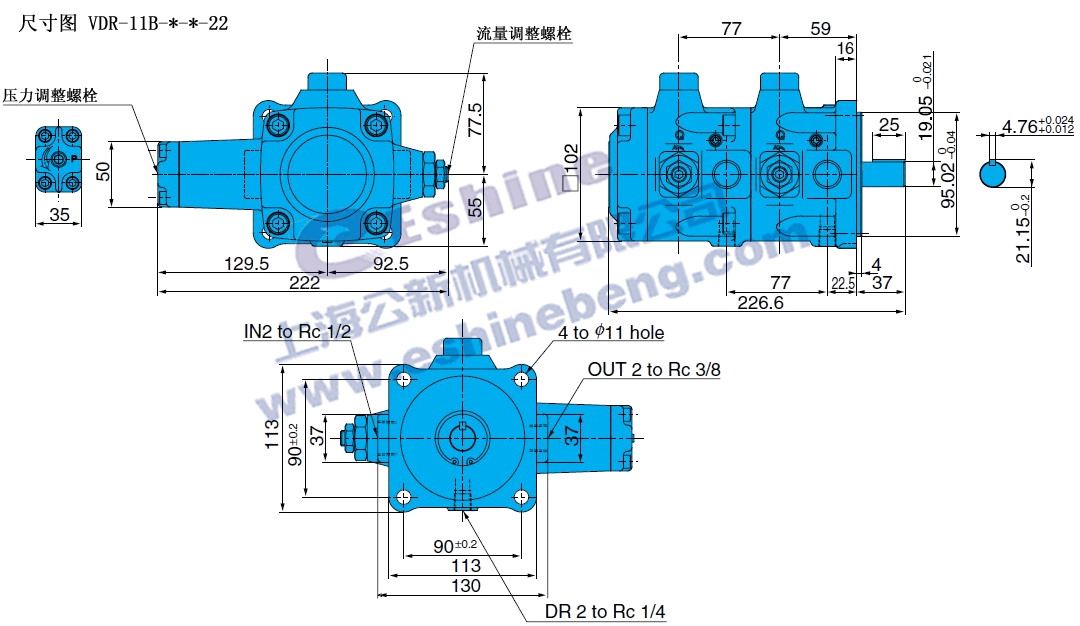

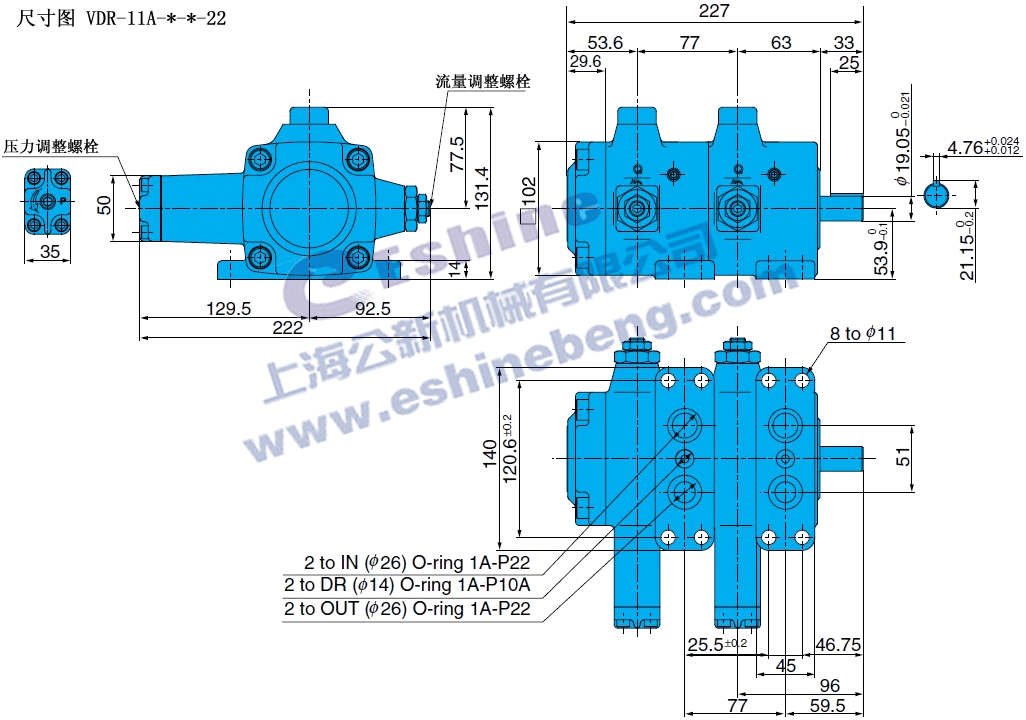

中高压双联变量叶片泵VDR 22系列尺寸图
1、中高压双联变量叶片泵VDR由防止油环震动的偏置柱塞泵和无泄漏的压力平衡结构，实现高率的高压运行。
2、中高压双联变量叶片泵VDR采用轴向轴承和偏置柱塞泵组成的3点支撑方式，以及吸入排出口的改善降低了运行声音，消除高压区域的振动，动作安静。
3、中高压双联变量叶片泵VDR各种新结构和价格方式减少泄漏、减少动力损失。
4、中高压双联变量叶片泵VDR坚固的结构，精选的材料，具有耐用性。
2、中高压双联变量叶片泵VDR采用轴向轴承和偏置柱塞泵组成的3点支撑方式，以及吸入排出口的改善降低了运行声音，消除高压区域的振动，动作安静。
3、中高压双联变量叶片泵VDR各种新结构和价格方式减少泄漏、减少动力损失。
4、中高压双联变量叶片泵VDR坚固的结构，精选的材料，具有耐用性。
