双联低压变量叶片泵 VA1A1 - 0808 1212 1515 F L A1 A2 A3 VB1B1 - 2020 2424 F L A1 A2 A3 VD1D1 - 2525 3030 F L A1 A2 A3 VE1E1

1、双联低压变量叶片泵VA1A1∼VE1E1由一电机驱动，减少装配空间。
2、双联低压变量叶片泵VA1A1∼VE1E1可同时供应不同回路的压力及流量。
3、双联低压变量叶片泵VA1A1∼VE1E1装配容易，可直结电机组成电机泵结合。
4、双联低压变量叶片泵VA1A1∼VE1E1由两个双联低压变量叶片泵VA1A1(低压)结合一体，使用共同的驱动轴。
双联低压变量叶片泵VA1A1∼VE1E1有如下型号：VA1A1-0808F-A1,VA1A1-1212F-A1,VA1A1-1515F-A1,VB1B1-2020F-A1,VB1B1-2424F-A1,VD1D1-2525F-A1,VD1D1-3030F-A1,VE1E1-4040F-A1,VE1E1-45F45F-A1,VA1A1-0808F-A2,VA1A1-1212F-A2,VA1A1-1515F-A2,VB1B1-2020F-A2,VB1B1-2424F-A2,VD1D1-2525F-A2,VD1D1-3030F-A2,VE1E1-4040F-A2,VE1E1-45F45F-A2,VA1A1-0808F-A3,VA1A1-1212F-A3,VA1A1-1515F-A3,VB1B1-2020F-A3,VB1B1-2424F-A3,VD1D1-2525F-A3,VD1D1-3030F-A3,VE1E1-4040F-A3,VE1E1-45F45F-A3。

双联低压变量叶片泵VA1A1∼VE1E1型号说明

VD1D1	-3030	F	-A2	A2
型号说明	排量 mℓ/rev	安装方式	前泵压力调整范围 MPa	后泵压力调整范围 MPa
双联低压变量叶片泵	参照规格表	F：法兰式 L：脚座式	参照规格表	参照规格表

双联低压变量叶片泵VA1A1∼VE1E1规格表

型号	最高使用压力Mpa	排量 mℓ/rev	无负荷时之流量(ℓ/min)		压力调整范围Mpa	转速 r/min		重量(kg)
			1500rpm	1800rpm		最低	最高	法兰型	脚座型
VA1A1-0808F-A*	7	4.4+4.4	6.7+6.7	8	A1：0.8∼2.0 A2：1.5∼3.5 A3：3.0∼7.0	800	1800	9.0	10.0
VA1A1-1212F-A*		6.7+6.7	10.0+10.0	12
VA1A1-1515F-A*		8.3+8.3	12.5+12.5	15
VB1B1-2020F-A*		11.1+11.1	16.7+16.7	20				9.5	10.5
VB1B1-2424F-A*		13.3+13.3	20.0+20.0	24
VD1D1-2525F-A*		13.9+13.9	21.7+21.7	26				17.0	20.0
VD1D1-3030F-A*		16.7+16.7	25.0+25.0	25
VE1E1-4040F-A*		22.2+22.2	33.3+33.3	35				18.0	21.0
VE1E1-4545F-A*		25.0+25.0	37.5+37.5	45

备注：VA1A1-0808F、VB1B1-2424F、VD1D1-2525F、VE1E1-4545F详细资料请洽竑友液压技术部。

外形图片:

使用说明:

1、双联低压变量叶片泵VA1A1∼VE1E1由一电机驱动，减少装配空间。
2、双联低压变量叶片泵VA1A1∼VE1E1可同时供应不同回路的压力及流量。
3、双联低压变量叶片泵VA1A1∼VE1E1装配容易，可直结电机组成电机泵结合。
4、双联低压变量叶片泵VA1A1∼VE1E1由两个双联低压变量叶片泵VA1A1(低压)结合一体，使用共同的驱动轴。

备注：

双联低压变量叶片泵VA1A1∼VE1E1-双联低压变量叶片泵-公新液压泵网生产销售各类双联低压变量叶片泵VA1A1∼VE1E1

双联低压变量叶片泵VA1A1 ～VE1E1

首页 > 液压叶片泵 > 双联低压变量叶片泵 > 双联低压变量叶片泵VA1A1 ～VE1E1

双联低压变量叶片泵VA1A1∼VE1E1型号说明

双联低压变量叶片泵VA1A1∼VE1E1规格表

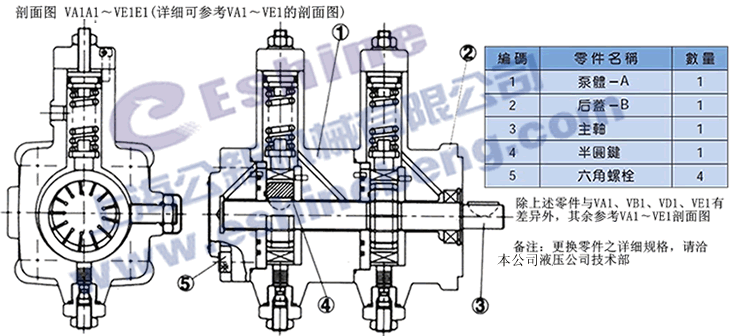

双联低压变量叶片泵VA1A1∼VE1E1剖面图

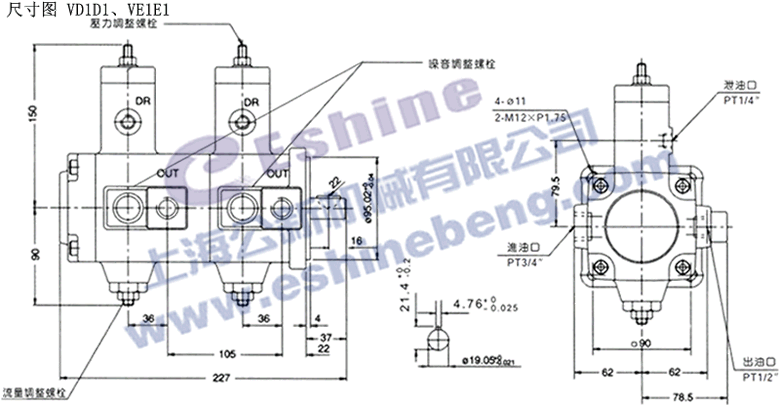

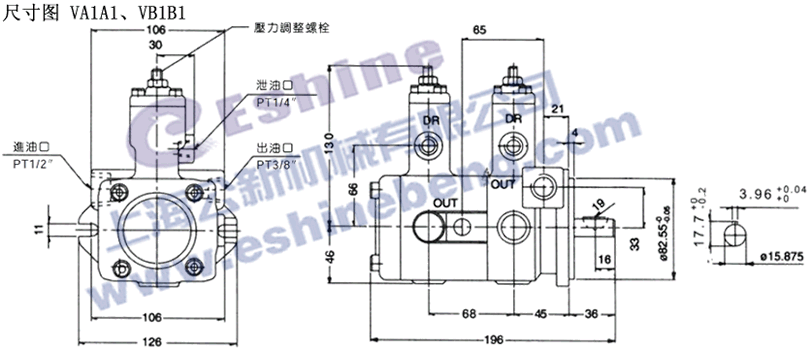

双联低压变量叶片泵VA1A1∼VE1E1尺寸图

双联低压变量叶片泵VA1A1∼VE1E1性能曲线(参照VA1、VB1、VD1、VE1性能曲线)
