1、高低压组合泵TPF系列高效率，高压下稳定旋转。 2、高低压组合泵TPF系列高效率，高压下稳定旋转。采用数种隔音，防振的新机构，尤其可提高凸轮环旋转的稳定性。 3、高低压组合泵TPF系列反应灵敏，精度够。崭新的凸轮环控制机构，凸轮环无过位移，而提高反应灵敏度。 4、高低压组合泵TPF系列灵敏的特性，流量稳定。 5、高低压组合泵TPF系列高效率旋转，减少马力损失。 6、高低压组合泵TPF系列维护，检修容易。 高低压组合泵TPF系列有如下型号：TPF-VL301-G00,TPF-VL302-G00,TPF-VL401-G00,TPF-VL402-G00,TPF-VL301-GH1-10,TPF-VL302-GH1-10,TPF-VL401-GH1-10,TPF-VL402-GH1-10,TPF-VL301-GH2-10,TPF-VL302-GH2-10,TPF-VL401-GH2-10,TPF-VL402-GH2-10,TPF-VL301-GH3-10,TPF-VL302-GH3-10,TPF-VL401-GH3-10,TPF-VL402-GH3-10,TPF-VL301-GH4-10,TPF-VL302-GH4-10,TPF-VL401-GH4-10,TPF-VL402-GH4-10,TPF-VL301-GH5-10,TPF-VL302-GH5-10,TPF-VL401-GH5-10,TPF-VL402-GH5-10,TPF-VL301-GH6-10,TPF-VL302-GH6-10,TPF-VL401-GH6-10,TPF-VL402-GH6-10,TPF-VL301-GH7-10,TPF-VL302-GH7-10,TPF-VL401-GH7-10,TPF-VL402-GH7-10,TPF-VL301-GH8-10,TPF-VL302-GH8-10,TPF-VL401-GH8-10,TPF-VL402-GH8-10,TPF-VL301-GH1-10S,TPF-VL302-GH1-10S,TPF-VL401-GH1-10S,TPF-VL402-GH1-10S,TPF-VL301-GH2-10S,TPF-VL302-GH2-10S,TPF-VL401-GH2-10S,TPF-VL402-GH2-10S,TPF-VL301-GH3-10S,TPF-VL302-GH3-10S,TPF-VL401-GH3-10S,TPF-VL402-GH3-10S,TPF-VL301-GH4-10S,TPF-VL302-GH4-10S,TPF-VL401-GH4-10S,TPF-VL402-GH4-10S,TPF-VL301-GH5-10S,TPF-VL302-GH5-10S,TPF-VL401-GH5-10S,TPF-VL402-GH5-10S,TPF-VL301-GH6-10S,TPF-VL302-GH6-10S,TPF-VL401-GH6-10S,TPF-VL402-GH6-10S,TPF-VL301-GH7-10S,TPF-VL302-GH7-10S,TPF-VL401-GH7-10S,TPF-VL402-GH7-10S,TPF-VL301-GH8-10S,TPF-VL302-GH8-10S,TPF-VL401-GH8-10S,TPF-VL402-GH8-10S。 |
| TPF | -VL30 | 2 | -GH5 | -10 | S | ||||||
| 机壳号 | 轴端泵(可变吐出量叶片泵) | 盖端泵(固定吐出量齿轮泵) | 设计号 | 主轴型式 | |||||||
| 吐出量规格(在3.5bar,1800r/min) | 压力调整范围(bar) | 理论容量(L/min) | 压力(bar) | ||||||||
| 记号 | 吐出量ℓ/min | (几何排量)(cm³/rev) | 记号 | 调整范围 | 记号 | 吐出量 | 定格压力 | 间歇压力 | |||
| TPF 法兰型式 |
VL30 | 30 | (16) | 1 | 15∼35 | GH1 | 1.09 | 210 | 250 | 10 | 无标记： 半圆键主轴 S： 花键主轴 |
| VL40 | 40 | (22) | 2 | 30∼70 | GH2 | 2.07 | |||||
| 出厂时吐出量设定 Qmax. |
出厂时压力设定 Pmin. |
GH3 | 3.08 | ||||||||
| GH4 | 4.06 | ||||||||||
| GH5 | 6.16 | ||||||||||
| GH6 | 7.67 | ||||||||||
| GH7 | 9.24 | ||||||||||
| GH8 | 10.77 | ||||||||||
| GH9 | 12.00 | ||||||||||
| G00 | G00型式，仅有前段可变吐出量 叶片泵，不含固定吐出量齿轮泵 |
||||||||||
| 型号 | 压力调整范围(bar) | 转速(r/min) | 重量(kg) |
| TPF-VL***-G00-10 | 1：15∼35 2：30∼70 |
最低转速：800 最高转速：1800 |
10 |
| TPF-VL***-GH-10 | 11.7 |

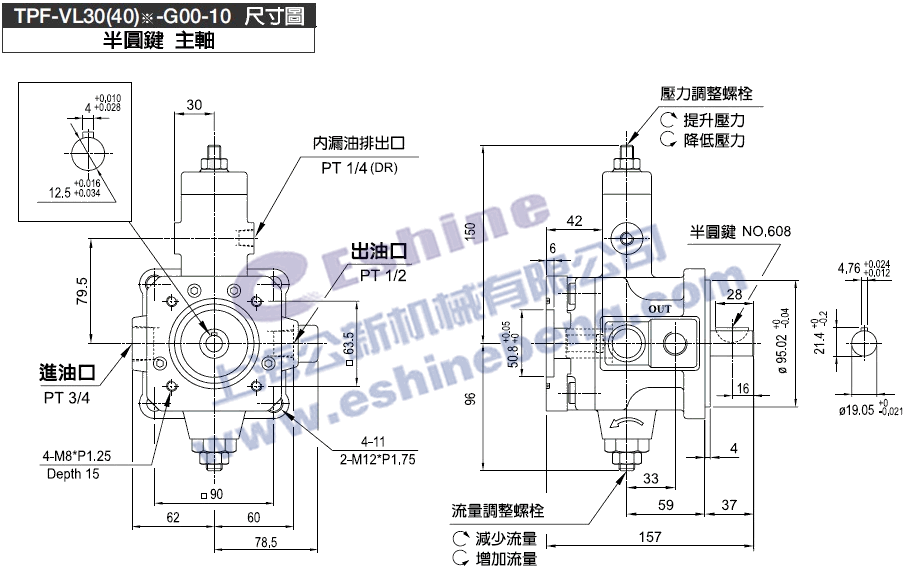

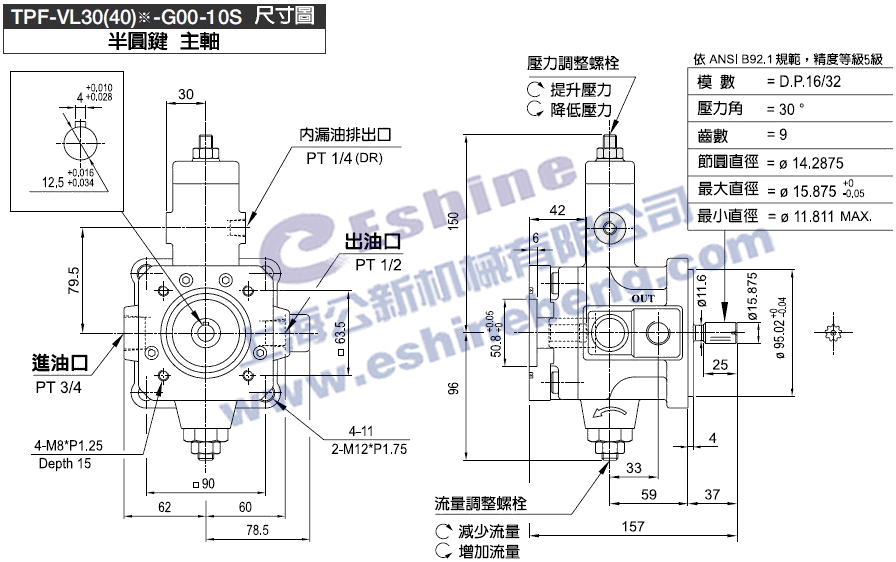

高低压组合泵TPF-VL30(40)*-G00-10尺寸图下载 高低压组合泵TPF-VL30(40)*-G00-10S尺寸图下载

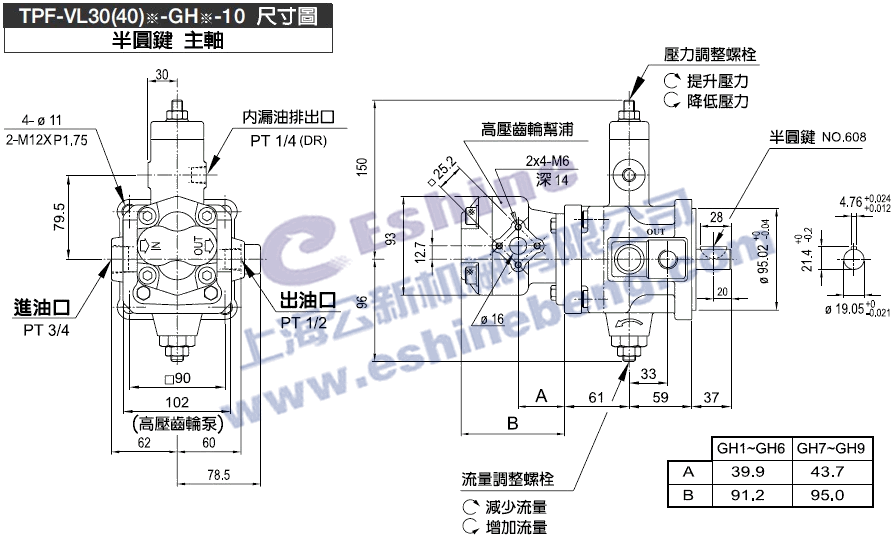

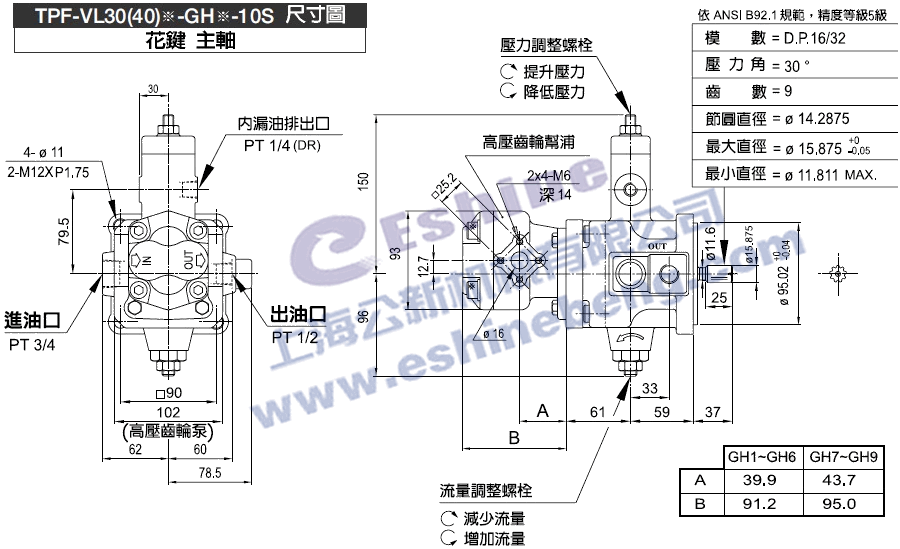

高低压组合泵TPF-VL30(40)*-GH*-10尺寸图下载 高低压组合泵TPF-VL30(40)*-GH*-10S尺寸图下载
