低压定量叶片泵HVP-FAI

低压定量叶片泵HVP-FAI型号说明

HVP-FAI	-L	11	R
系列号码	装配型式	吐出量	回转方向
定量叶片泵	L：脚座型 F：法兰型	11	R：顺时针方向 L：逆时针方向

低压定量叶片泵HVP-FAI规格表

型号	最高压力 max cc/rev	在1200r.p.m,粘度20cst时的特性						回转速度 r.p.m		配管尺寸PT			重量 kg
		吐出量L/min			输入力kw			最低	最高	出口	入口	脚座型	法兰型
		5 kgf/cm²	35 kgf/cm²	70 kgf/cm²	5 kgf/cm²	35 kgf/cm²	70 kgf/cm²
HVP-FAI-L5R	70	5.1	4.6	3.7	0.1	0.5	1.0	900	1800	3/8"	1/2"	6.5	5.6
HVP-FAI-L8R		9.7	8.9	7.7		0.8	1.5
HVP-FAI-L11R		13.8	12.8	11.7	0.2	1.0	2.1
HVP-FAI-L13R		14.9	13.8	12.8		1.3	2.5

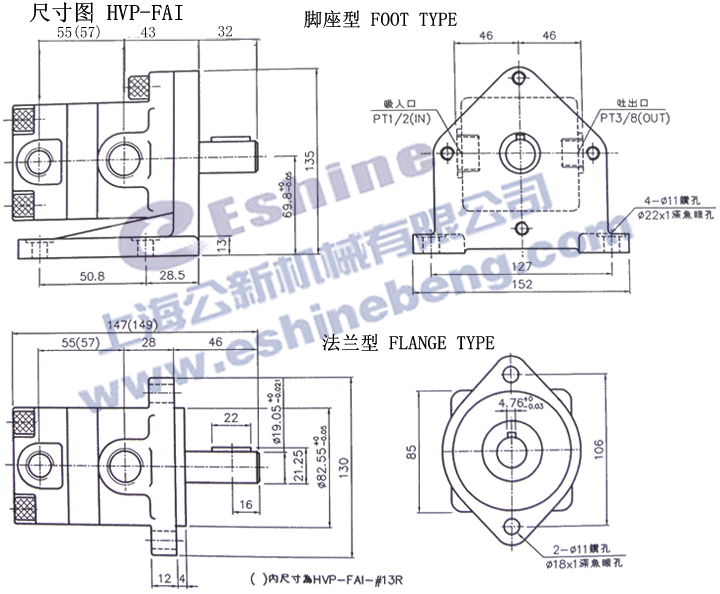

低压定量叶片泵HVP-FAI尺寸图

低压定量叶片泵HVP-FAI尺寸图下载

1、一般定量叶片泵HVP-FAI以开放式油路为准。
2、马达轴心跟定量叶片泵HVP-FAI轴心使用联轴器装配时，平衡度误差需在0.05.mm以内，角度误差需在1°以内。
3、安装定量叶片泵HVP-FAI时推荐吸入滤油网使用100～150网目，口径视定量叶片泵HVP-FAI实际吐出量而定，装配时须高于油槽底部5～10公分。
4、推荐之液压油有：a、定量叶片泵HVP-FAI工作压力低于70KG/cm²，以液压油粘度30～50cts(ISO VG32)较适合工作状况。b、定量叶片泵HVP-FAI工作压力高于70KG/cm2, 以液压油粘度50～70cts(ISO VG32)较适合工作状况。定量叶片泵HVP-FAI的液压油连续操作温度使用应保持在30～60℃，低于15℃请用加热器，超过60℃，请使用冷却器。
5减低吸入抵抗，定量叶片泵HVP-FAI吸入口请勿高过于油面一公尺。
6启动定量叶片泵HVP-FAI时，先注意电动马达与定量叶片泵HVP-FAI转向应在同一方向，使马达转动，再慢慢分段加压，直到所需压力。
